002570001

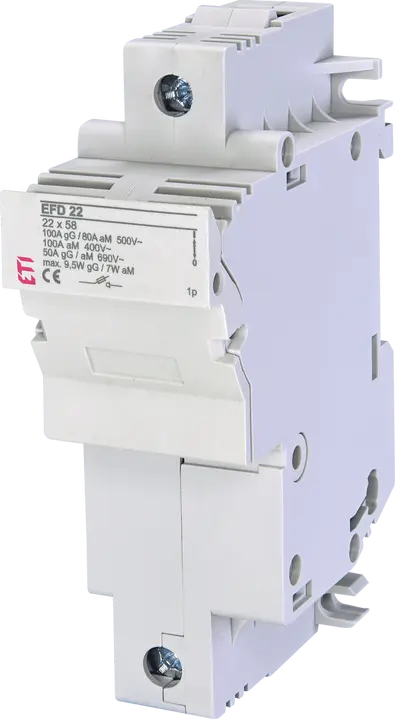

EFD 22 1p Sicherungstrennschalter
- ETI-Code:
- 002570001
- Zur Verwendung mit :
- CH fuse-links
- Produktgruppe:
- LV-fuse-switch disconnector
- Katalog Gruppe 1:
- LV-Sicherungslasttrennschalter
- Überspannungskategorie:
- III
- Typ:
- EFD
- Größe:
- 22x58
- Montagetyp:
- DIN-Schiene
- Anzahl der Pole:
- 1
- Bemessungsspannung AC:
- 690 V
- Gebrauchskategorie:
- AC-21B
- Bemessungsstrom:
- 100 A
- Umgebungstemperatur (°C):
- -5/40 °C
- Standard:
- IEC 60947-1, IEC 60947-3
- Anwendung:
- Residential and industrial installation
- IP-Schutzart:
- IP20
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895745082
- Gewicht
- 156 g
- Nettobreite
- 35,6 mm
- Nettohöhe
- 120,4 mm
- Nettotiefe
- 75,84 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 3 pcs
- EAN-Code für die Basisverpackung
- 3838895699606
- Gewicht der Basisverpackung
- 0,502 kg
- Höhe der Basisverpackung
- 82 mm
- Breite der Basisverpackung
- 112 mm
- Tiefe der Basisverpackung
- 126 mm
- Volumen der Basisverpackung
- 1,157 dm³
Transportverpackung
- Menge der Transportverpackung
- 105 pcs
- EAN-Code für die Transportverpackung
- 3838895699613
- Gewicht der Transportverpackung
- 18,377 kg
- Höhe der Transportverpackung
- 0,215 m
- Breite der Transportverpackung
- 0,37 m
- Tiefe der Transportverpackung
- 0,375 m
- Volumen der Transportverpackung
- 0,03 m³
- Palettenmenge
- 1.680 pcs
- Customs tariff
- 85389099
7 ETIM
- Built-in depth
- 69 mm
- For fuse size
- 22x58 mm
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Nominal voltage
- 690 V
- Number of poles
- 1
- Width in number of modular spacings
- 2
ETIM-Klassifizierung – Version 9.0
