002625021

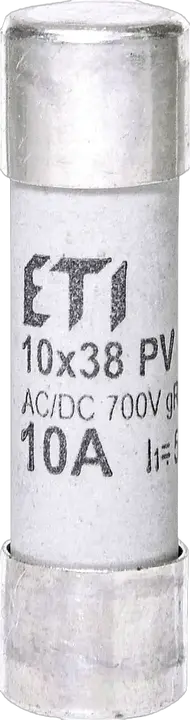

CH10x38 gR 10A/700V AC/DC Sicherungseinsatz
- ETI-Code:
- 002625021
- Produktgruppe:
- Special purpose fuses
- Produktuntergruppe:
- PV
- Katalog Gruppe 1:
- Spezialsicherungen
- Katalog Gruppe 2:
- PV Fuse
- Typ:
- CH
- Typ:
- CH
- Größe:
- 10x38
- Bemessungsstrom:
- 10 A
- Charakteristiken:
- gR
- Bemessungsspannung AC:
- 700 V
- Bemessungsspannung DC:
- 700 V
- Abschaltleistung AC:
- 50 kA
- Abschaltleistung DC:
- 8 kA
- L/R (ms) :
- 2 ms
- Verlustleistung (0,7xIn):
- 0,98 W
- Pd:
- 2,44 W
- Schmelz-Joule-Integral (A2s):
- 20
- Betriebs-Jule-Integrall (A2s):
- 73
- Standard:
- IEC 60269-4
- Anwendung:
- For protection of semiconductor devices
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838400052247
- Gewicht
- 8,3 g
- Nettobreite
- 10,2 mm
- Nettohöhe
- 38,2 mm
- Nettotiefe
- 10,2 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 10 pcs
- EAN-Code für die Basisverpackung
- 3838895605126
- Gewicht der Basisverpackung
- 0,088 kg
- Höhe der Basisverpackung
- 11 mm
- Breite der Basisverpackung
- 54 mm
- Tiefe der Basisverpackung
- 77,5 mm
- Volumen der Basisverpackung
- 0,042 dm³
Transportverpackung
- Menge der Transportverpackung
- 500 pcs
- EAN-Code für die Transportverpackung
- 3838895605133
- Gewicht der Transportverpackung
- 44,081 kg
- Höhe der Transportverpackung
- 107 mm
- Breite der Transportverpackung
- 225 mm
- Tiefe der Transportverpackung
- 165 mm
- Volumen der Transportverpackung
- 3,386 dm³
- Palettenmenge
- 85.000 pcs
- Customs tariff
- 85361010
5 ETIM
- Size
- 10x32 mm
- Breaking capacity
- 50 kA
- Rated voltage
- 700 V
- Rated current
- 10 A
- Utilization category
- Other
ETIM-Klassifizierung – Version 9.0
