Charger fuse NH

Introduction

Charger fuse links are essential safety components designed to protect high-power DC electric vehicle (EV) chargers from overcurrents and short circuits. These specialized fuses are critical for maintaining the reliability and safety of EV charging infrastructure. They are specifically designed to handle the demanding conditions of DC charging systems, providing robust protection for the chargers and connected equipment.

Filtern nach

39 Produkte

NH-U

NH01XL
NH1/110
NH3/110
NH3L

aR
gPV

1000 V

Bild von NHU01XL/150 aR 50A/1000V DC

NHU01XL/150 aR 50A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 50 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 8 W
Pd: 17 W
Schmelz-Joule-Integral (A2s): 280
Betriebs-Jule-Integrall (A2s): 2.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 63A/1000V DC

NHU01XL/150 aR 63A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 63 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 9 W
Pd: 19 W
Schmelz-Joule-Integral (A2s): 500
Betriebs-Jule-Integrall (A2s): 3.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 80A/1000V DC

NHU01XL/150 aR 80A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 80 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 13 W
Pd: 28 W
Schmelz-Joule-Integral (A2s): 770
Betriebs-Jule-Integrall (A2s): 5.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 100A/1000V DC

NHU01XL/150 aR 100A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 100 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 10 W
Pd: 25 W
Schmelz-Joule-Integral (A2s): 2.000
Betriebs-Jule-Integrall (A2s): 15.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 125A/1000V DC

NHU01XL/150 aR 125A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 125 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 12 W
Pd: 31 W
Schmelz-Joule-Integral (A2s): 3.300
Betriebs-Jule-Integrall (A2s): 25.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 160A/1000V DC

NHU01XL/150 aR 160A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 160 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 15 W
Pd: 38 W
Schmelz-Joule-Integral (A2s): 5.800
Betriebs-Jule-Integrall (A2s): 48.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 200A/1000V DC

NHU01XL/150 aR 200A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 200 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 18 W
Pd: 46 W
Schmelz-Joule-Integral (A2s): 10.500
Betriebs-Jule-Integrall (A2s): 60.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 250A/1000V DC

NHU01XL/150 aR 250A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 250 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 23 W
Pd: 62 W
Schmelz-Joule-Integral (A2s): 16.200
Betriebs-Jule-Integrall (A2s): 75.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU01XL/150 aR 300A/1000V DC

NHU01XL/150 aR 300A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH01XL
Bemessungsstrom: 300 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 28 W
Pd: 76 W
Schmelz-Joule-Integral (A2s): 22.000
Betriebs-Jule-Integrall (A2s): 90.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 300A/1000V DC

NHU3L/150 gPV 300A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 300 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 19 W
Pd: 47 W
Schmelz-Joule-Integral (A2s): 30.500
Betriebs-Jule-Integrall (A2s): 150.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 350A/1000V DC

NHU3L/150 gPV 350A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 350 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 22 W
Pd: 54 W
Schmelz-Joule-Integral (A2s): 48.000
Betriebs-Jule-Integrall (A2s): 170.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 400A/1000V DC

NHU3L/150 gPV 400A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 400 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 24 W
Pd: 63 W
Schmelz-Joule-Integral (A2s): 65.300
Betriebs-Jule-Integrall (A2s): 220.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 450A/1000V DC

NHU3L/150 gPV 450A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 450 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 26 W
Pd: 65 W
Schmelz-Joule-Integral (A2s): 89.000
Betriebs-Jule-Integrall (A2s): 300.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 500A/1000V DC

NHU3L/150 gPV 500A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 500 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 29 W
Pd: 72 W
Schmelz-Joule-Integral (A2s): 120.000
Betriebs-Jule-Integrall (A2s): 450.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU3L/150 gPV 600A/1000V DC

NHU3L/150 gPV 600A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH3L
Bemessungsstrom: 600 A
Charakteristiken: gPV
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 60 kA
L/R (ms): 3 ms
Verlustleistung (0,7xIn): 32 W
Pd: 83 W
Schmelz-Joule-Integral (A2s): 350.000
Betriebs-Jule-Integrall (A2s): 870.000
UL-Zertifikat: E347771
Standard: IEC 60269-6
Anwendung: For protection on DC side of EV chargers

Bild von NHU1/110 aR 63A/1000V DC

NHU1/110 aR 63A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH1/110
Bemessungsstrom: 63 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 2 ms
Verlustleistung (0,7xIn): 5,5 W
Pd: 12,9 W
Schmelz-Joule-Integral (A2s): 200
Betriebs-Jule-Integrall (A2s): 5.500
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

Bild von NHU1/110 aR 80A/1000V DC

NHU1/110 aR 80A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH1/110
Bemessungsstrom: 80 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 2 ms
Verlustleistung (0,7xIn): 6,9 W
Pd: 17,1 W
Schmelz-Joule-Integral (A2s): 300
Betriebs-Jule-Integrall (A2s): 11.500
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

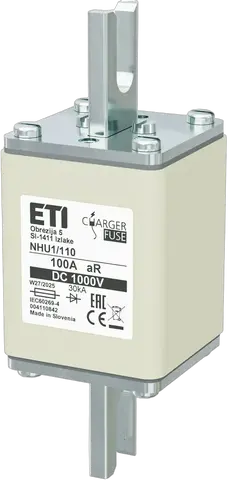

Bild von NHU1/110 aR 100A/1000V DC

NHU1/110 aR 100A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH1/110
Bemessungsstrom: 100 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 2 ms
Verlustleistung (0,7xIn): 9,2 W
Pd: 24,1 W
Schmelz-Joule-Integral (A2s): 500
Betriebs-Jule-Integrall (A2s): 19.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

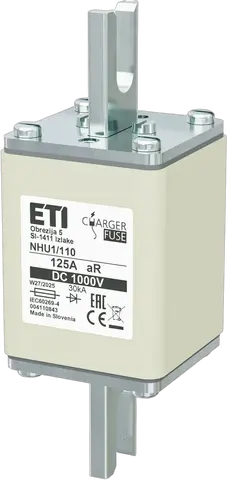

Bild von NHU1/110 aR 125A/1000V DC

NHU1/110 aR 125A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH1/110
Bemessungsstrom: 125 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 2 ms
Verlustleistung (0,7xIn): 10,8 W
Pd: 28,1 W
Schmelz-Joule-Integral (A2s): 1.000
Betriebs-Jule-Integrall (A2s): 27.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers

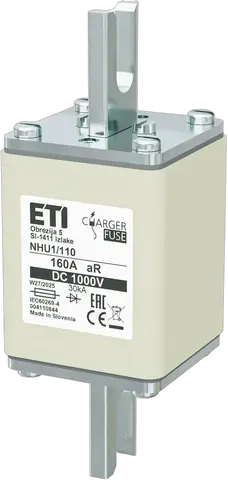

Bild von NHU1/110 aR 160A/1000V DC

NHU1/110 aR 160A/1000V DC

Klassenname: Sicherungseinsatz
Typ: NH-U
Größe: NH1/110
Bemessungsstrom: 160 A
Charakteristiken: aR
Anzeiger: Statusanzeige der oberen Sicherung
Bemessungsspannung DC: 1.000 V
Abschaltleistung DC: 30 kA
L/R (ms): 2 ms
Verlustleistung (0,7xIn): 14,9 W
Pd: 41,8 W
Schmelz-Joule-Integral (A2s): 2.000
Betriebs-Jule-Integrall (A2s): 31.000
Standard: IEC 60269-4
Anwendung: For protection on DC side of EV chargers
