004184438

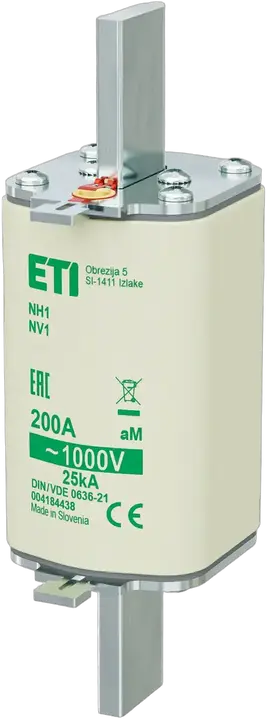

NH1/85 aM 200A/1000V Sicherungseinsatz

ETI-Code:: 004184438
Typ:: NH
Größe:: NH1/85
Bemessungsstrom:: 200 A
Charakteristiken:: aM
Anzeiger:: Statusanzeige der oberen Sicherung
Bemessungsspannung AC:: 1000 V
Abschaltleistung AC:: 25 kA
Pd:: 28 W
Schmelz-Joule-Integral (A2s):: 110.000
Betriebs-Jule-Integrall (A2s):: 600.000
Standard:: VDE 0636-2011
Anwendung:: For relays, contactors and motors protection in case of short-circuit

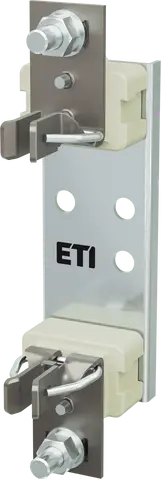

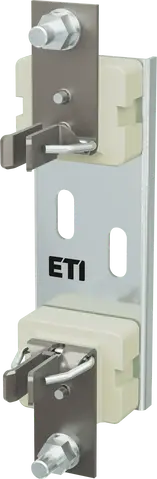

Zubehör

Produkt

Gewicht: 550 g
Nettobreite: 47 mm
Nettohöhe: 156,2 mm
Nettotiefe: 62,8 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895638513
Gewicht der Basisverpackung: 0,55 kg
Höhe der Basisverpackung: 0,055 m
Breite der Basisverpackung: 0,205 m
Tiefe der Basisverpackung: 0,076 m
Volumen der Basisverpackung: 0,001 m³

Transportverpackung

Menge der Transportverpackung: 16 pcs
EAN-Code für die Transportverpackung: 3838895638520
Gewicht der Transportverpackung: 9,15 kg
Höhe der Transportverpackung: 0,255 m
Breite der Transportverpackung: 0,295 m
Tiefe der Transportverpackung: 0,235 m
Volumen der Transportverpackung: 0,018 m³
Palettenmenge: 832 pcs
Customs tariff: 85361090

Rated switching capacity AC: 25 kA
Voltage type: AC
Fuse construction type according to IEC 60269: Other
Rated voltage AC: 1.000
Power loss at rated current: 28 W
Type of fuse status indicator: Top fuse status indicator
Rated current: 200 A
Utilization category: aM (switchgear protection)

ETIM-Klassifizierung – Version 9.0
