004641066

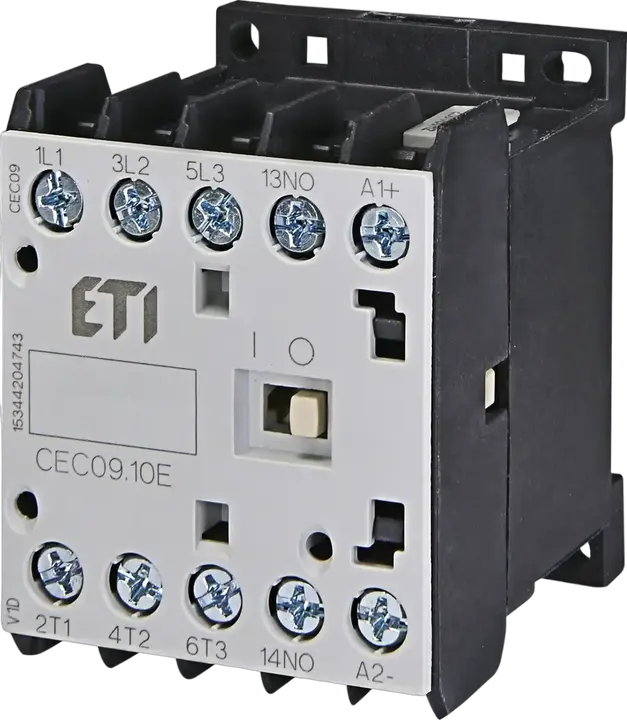

CEC09.10 230V-50/60Hz Miniaturmotorschütz
- ETI-Code:
- 004641066
- Anzahl der Pole:
- 3
- I (AC1):
- 20 A
- I (AC3 400V):
- 9 A
- Bemessungsbetriebsspannung (V AC):
- 690 V
- Nennspannung des Steuerkreises Uc (V AC):
- 230 V
- Anzahl der NO-Kontakte:
- 3
- Anzahl der Aux-NO-Kontakte:
- 1
- Funktion:
- Miniature contactors
- Katalog Gruppe 1:
- Miniaturschütz CEC
21 Logistik
Produkt
- Gewicht
- 0,18 kg
- Nettobreite
- 45,5 mm
- Nettohöhe
- 58 mm
- Nettotiefe
- 52,02 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 7890355510391
- Gewicht der Basisverpackung
- 0,194 kg
- Höhe der Basisverpackung
- 61 mm
- Breite der Basisverpackung
- 48,5 mm
- Tiefe der Basisverpackung
- 55 mm
- Volumen der Basisverpackung
- 0,163 dm³
Transportverpackung
- Menge der Transportverpackung
- 36 pcs
- EAN-Code für die Transportverpackung
- 17890355510398
- Gewicht der Transportverpackung
- 7.254 kg
- Höhe der Transportverpackung
- 235 mm
- Breite der Transportverpackung
- 205 mm
- Tiefe der Transportverpackung
- 155 mm
- Volumen der Transportverpackung
- 7,467 dm³
- Palettenmenge
- 4.788 pcs
- Customs tariff
- 85364900
11 ETIM
- Rated operation current Ie at AC-3, 400 V
- 10 A
- Voltage type for actuating
- AC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 1
- Rated operation power at AC-3, 400 V
- 4 kW
- Rated operation current Ie at AC-1, 400 V
- 20 A
- Rated control supply voltage AC 60 Hz(Min)
- 230 V
- Rated control supply voltage AC 50 Hz(Min)
- 230 V
- Rated control supply voltage AC 60 Hz(Max)
- 230 V
- Rated control supply voltage AC 50 Hz(Max)
- 230 V
ETIM-Klassifizierung – Version 9.0
