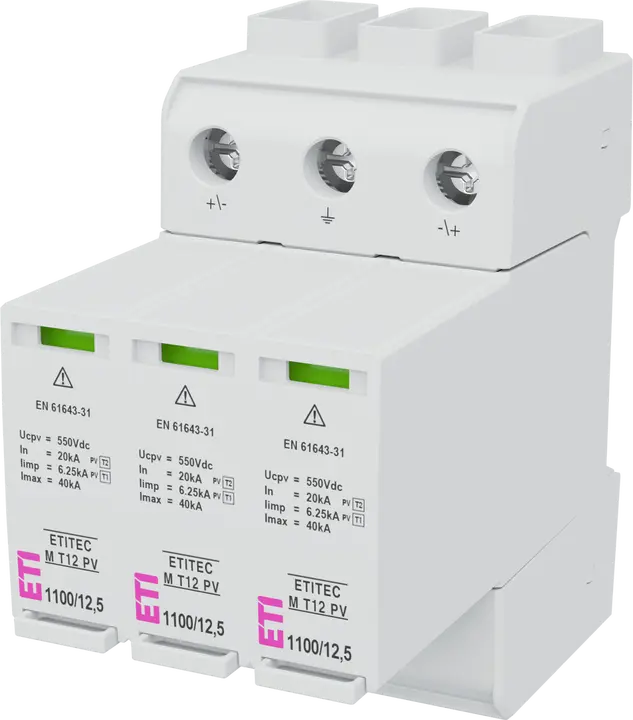

ETITEC M T12 PV 1500/12,5 Y RC Überspannungsableiter

ETI-Code:: 002440514
Funktion:: SPD
Stromart:: DC
Anschließbarer Massivleiterquerschnitt:: 35 mm²
Typ:: T1, T2
Höchste DC-Dauerspannung Uc:: 1.500 V
I imp (10/350) Impulsstrom:: 6,25 kA
Iimp - Gesamtimpulsstrom (10/350):: 12,5 kA
In (8/20):: 20 kA
I max (8/20):: 60 kA
Up - Spannungsschutzpegel:: 5 kV
RC:: ✓
Leckstrom:: ✓
Netzform:: DC
Anzahl der Teilungseinheiten:: 3
Installation:: PV protection
Tiefe eingebaut:: 86 mm
Angewandte Technologie:: MOV
IP-Schutzart:: IP20
Katalog Gruppe 1:: ETITEC M PV

Zubehör

Produkt

Gewicht: 0,497 kg
Nettobreite: 54 mm
Nettohöhe: 110,6 mm
Nettotiefe: 96,2 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895839392
Gewicht der Basisverpackung: 0,504 kg
Höhe der Basisverpackung: 102 mm
Breite der Basisverpackung: 65 mm
Tiefe der Basisverpackung: 110 mm
Volumen der Basisverpackung: 0,729 dm³

Transportverpackung

Menge der Transportverpackung: 5 pcs
EAN-Code für die Transportverpackung: 3838895839408
Gewicht der Transportverpackung: 2,601 kg
Höhe der Transportverpackung: 109 mm
Breite der Transportverpackung: 352 mm
Tiefe der Transportverpackung: 115 mm
Volumen der Transportverpackung: 4,412 dm³
Palettenmenge: 1.130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Remote signalling: ✓
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 1.500 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 6,25 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 5 kV
Max. PV-voltage: 1.250 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: ✓
