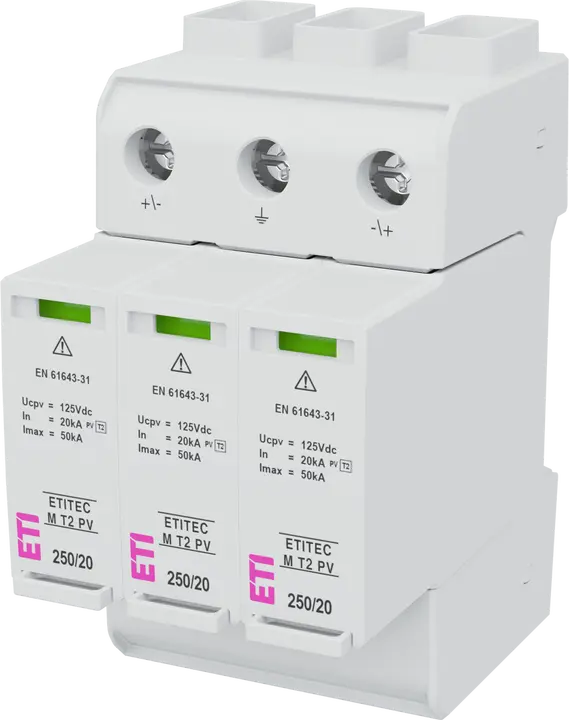

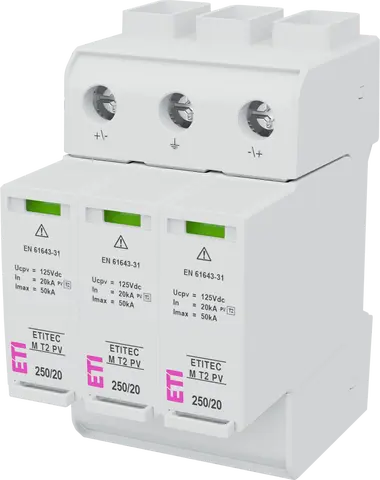

ETITEC M T2 PV 250/20 Y Überspannungsableiter

ETI-Code:: 002440732
Funktion:: SPD
Stromart:: DC
Anschließbarer Massivleiterquerschnitt:: 35 mm²
Typ:: T2
Höchste DC-Dauerspannung Uc:: 250 V
In (8/20):: 20 kA
Up - Spannungsschutzpegel:: 1 kV
RC:: ✗
Leckstrom:: ✓
Netzform:: PV
Anzahl der Teilungseinheiten:: 3
Installation:: PV protection
Tiefe eingebaut:: 70 mm
Angewandte Technologie:: MOV
IP-Schutzart:: IP20
Katalog Gruppe 1:: ETITEC M PV

Produkt

Gewicht: 0,294 kg
Nettobreite: 54 mm
Nettohöhe: 101,2 mm
Nettotiefe: 77,28 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895966210
Gewicht der Basisverpackung: 0,344 kg
Höhe der Basisverpackung: 102 mm
Breite der Basisverpackung: 65 mm
Tiefe der Basisverpackung: 110 mm
Volumen der Basisverpackung: 0,729 dm³

Transportverpackung

Menge der Transportverpackung: 5 pcs
EAN-Code für die Transportverpackung: 3838895966227
Gewicht der Transportverpackung: 1,801 kg
Höhe der Transportverpackung: 109 mm
Breite der Transportverpackung: 352 mm
Tiefe der Transportverpackung: 115 mm
Volumen der Transportverpackung: 4,412 dm³
Palettenmenge: 1.130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 50 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 250 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 11 kA
Voltage protection level: 1 kV
Max. PV-voltage: 208 V
Signalling at the device: Optical
Category type 2: ✓
Nominal discharge surge current (8/20): 20 kA
System configuration DC: ✓

ETIM-Klassifizierung – Version 9.0
