002440271
Veraltet

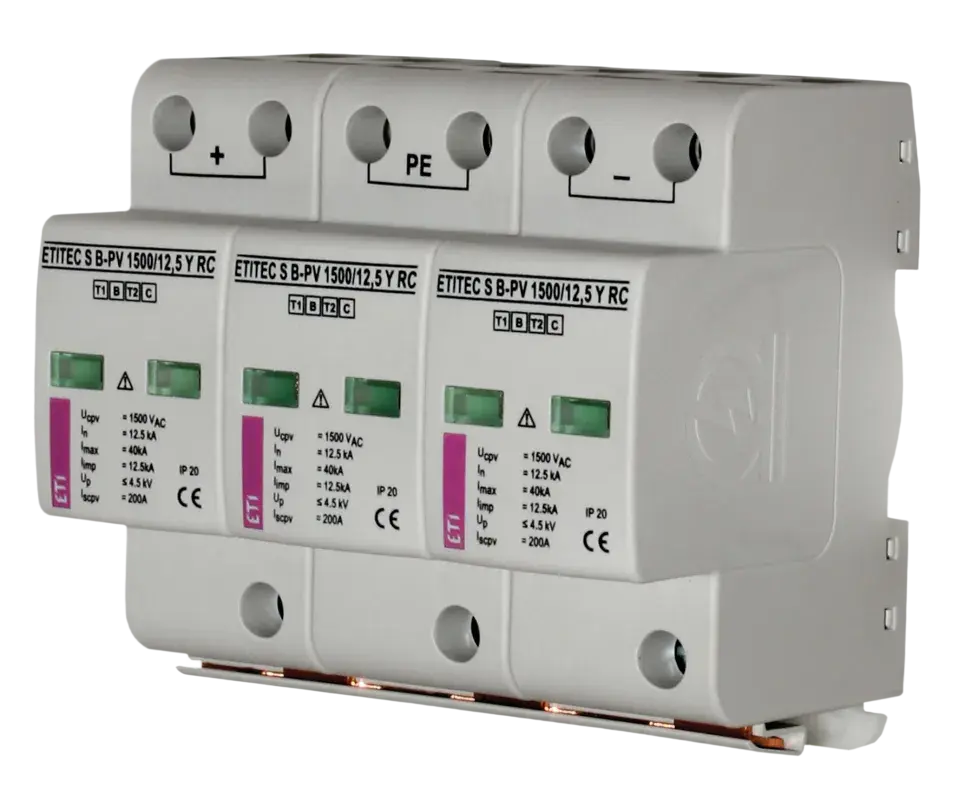

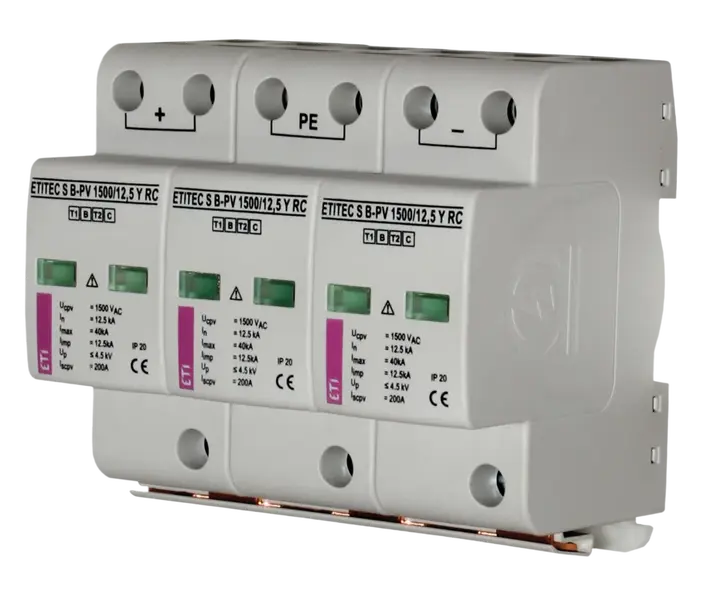

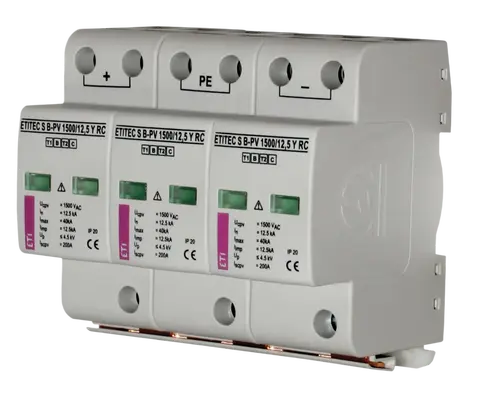

*ETITEC S B-PV 1500/12,5 Y RC Überspannungsableiter
- ETI-Code:
- 002440271
- Funktion:
- SPD
- Stromart:
- DC
- Typ:
- T1, T2
- Höchste DC-Dauerspannung Uc:
- 1.500 V
- I imp (10/350) Impulsstrom:
- 12,5 kA
- Iimp - Gesamtimpulsstrom (10/350):
- 125 kA
- In (8/20):
- 20 kA
- Up - Spannungsschutzpegel:
- 4,5 kV
- RC:
- ✓
- Leckstrom:
- ✗
- Anzahl der Teilungseinheiten:
- 3
- Installation:
- PV protection
- Tiefe eingebaut:
- 68 mm
- Angewandte Technologie:
- GDT, MOV
- IP-Schutzart:
- IP20
- Katalog Gruppe 1:
- ETITEC S B PV
2 Dokumente
12 Logistik
Produkt
- Gewicht
- 590 g
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895712008
- Gewicht der Basisverpackung
- 1,2 kg
- Volumen der Basisverpackung
- 0,94 dm³
Transportverpackung
- Menge der Transportverpackung
- 2 pcs
- EAN-Code für die Transportverpackung
- 3838895712015
- Gewicht der Transportverpackung
- 2,4 kg
- Volumen der Transportverpackung
- 1,88 dm³
- Palettenmenge
- 400 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- ✓
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 6 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4,5 kV
- Max. PV-voltage
- 1.250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM-Klassifizierung – Version 9.0
