002440676

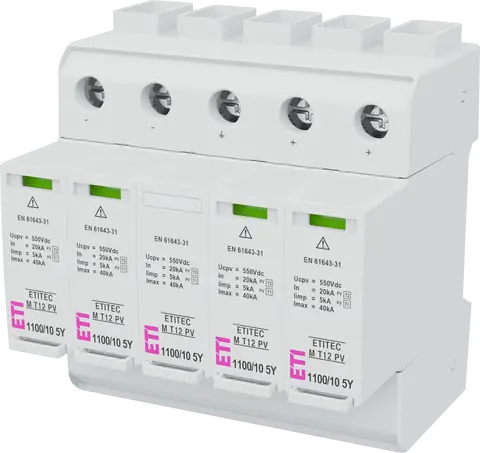

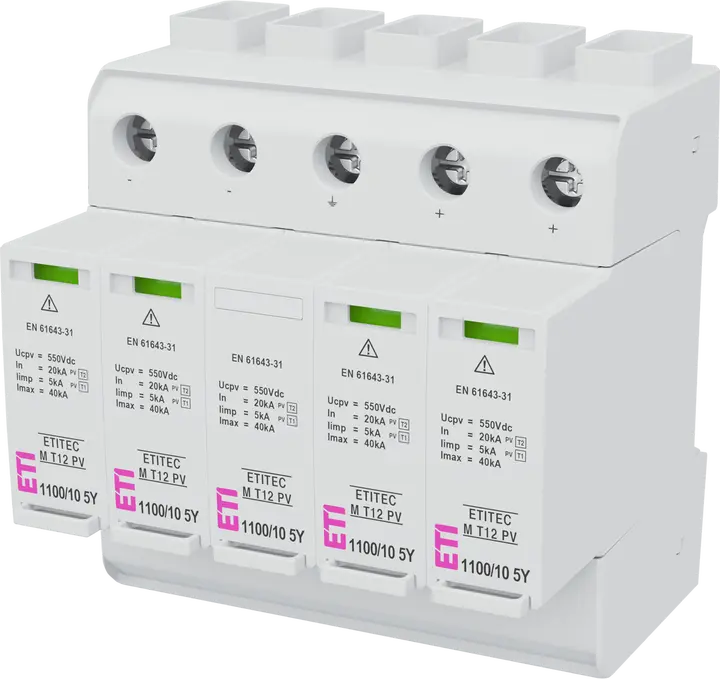

ETITEC M T12 PV 1100/10 5Y RC Überspannungsableiter
- ETI-Code:
- 002440676
- Funktion:
- SPD
- Stromart:
- DC
- Anschließbarer Massivleiterquerschnitt:
- 35 mm²
- Typ:
- T1, T2
- Höchste DC-Dauerspannung Uc:
- 1.100 V
- I imp (10/350) Impulsstrom:
- 5 kA
- Iimp - Gesamtimpulsstrom (10/350):
- 10 kA
- In (8/20):
- 20 kA
- Up - Spannungsschutzpegel:
- 3,8 kV
- RC:
- Yes
- Leckstrom:
- Yes
- Netzform:
- DC
- Anzahl der Teilungseinheiten:
- 5
- Installation:
- PV protection
- Tiefe eingebaut:
- 70 mm
- Angewandte Technologie:
- MOV
- IP-Schutzart:
- IP20
- Katalog Gruppe 1:
- ETITEC M PV
4 Dokumente
20 Logistik
Produkt
- Gewicht
- 0,704 kg
- Nettobreite
- 54 mm
- Nettohöhe
- 110 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895927341
- Gewicht der Basisverpackung
- 0,738 kg
- Höhe der Basisverpackung
- 105 mm
- Breite der Basisverpackung
- 95 mm
- Tiefe der Basisverpackung
- 110 mm
- Volumen der Basisverpackung
- 1,097 dm³
Transportverpackung
- Menge der Transportverpackung
- 3 pcs
- EAN-Code für die Transportverpackung
- 3838895927358
- Gewicht der Transportverpackung
- 2,295 kg
- Höhe der Transportverpackung
- 109 mm
- Breite der Transportverpackung
- 352 mm
- Tiefe der Transportverpackung
- 115 mm
- Volumen der Transportverpackung
- 4,412 dm³
- Palettenmenge
- 678 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- Ja
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.100 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 5 modular spacing
- Lightning impulse current (10/350 µs)
- 5 kA
- Specific energy (W/R)
- 6,25 kJ/Ohm
- Voltage protection level
- 3,8 kV
- Max. PV-voltage
- 916 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- Ja
ETIM-Klassifizierung – Version 9.0
0 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
30 Tags
002440676ÜberspannungsableiterETITEC M T12 PV 1100/10 5Y RCGreen protectETITECETITEC M T12 PVETITEC M T12 PVETITEC M T12 PVETITEC M T12 PVInternationalÜberspannungsschutzgeräteÜberspannungsableiter für PVSurge protection devicesTyp: T1, T2Iimp - Gesamtimpulsstrom (10/350): 10 kAAnzahl der Teilungseinheiten: 5Up - Spannungsschutzpegel: 3.8 kVInstallation: PV protectionFunktion: SPDIP-Schutzart: IP20RC: TrueHöchste DC-Dauerspannung Uc: 1100 VTiefe eingebaut: 70 mmAngewandte Technologie: MOVI imp (10/350) Impulsstrom: 5 kANetzform: DCLeckstrom: TrueIn (8/20): 20 kAKatalog Gruppe 1: ETITEC M PVÜberspannungsableiter TOWAR Typ: T1, T2 Funktion: SPD Typ: T1, T2 Höchste DC-Dauerspannung Uc: 1100 V I imp (10/350) Impulsstrom: 5 kA I imp (10/350) Impulsstrom: 5 kA Iimp - Gesamtimpulsstrom (10/350): 10 kA In (8/20): 20 kA In (8/20): 20 kA Up - Spannungsschutzpegel: 3.8 kV RC: True Leckstrom: True Netzform: DC Anzahl der Teilungseinheiten: 5 Installation: PV protection Tiefe eingebaut: 70 mm Angewandte Technologie: MOV IP-Schutzart: IP20 Katalog Gruppe 1: ETITEC M PV
