002443000

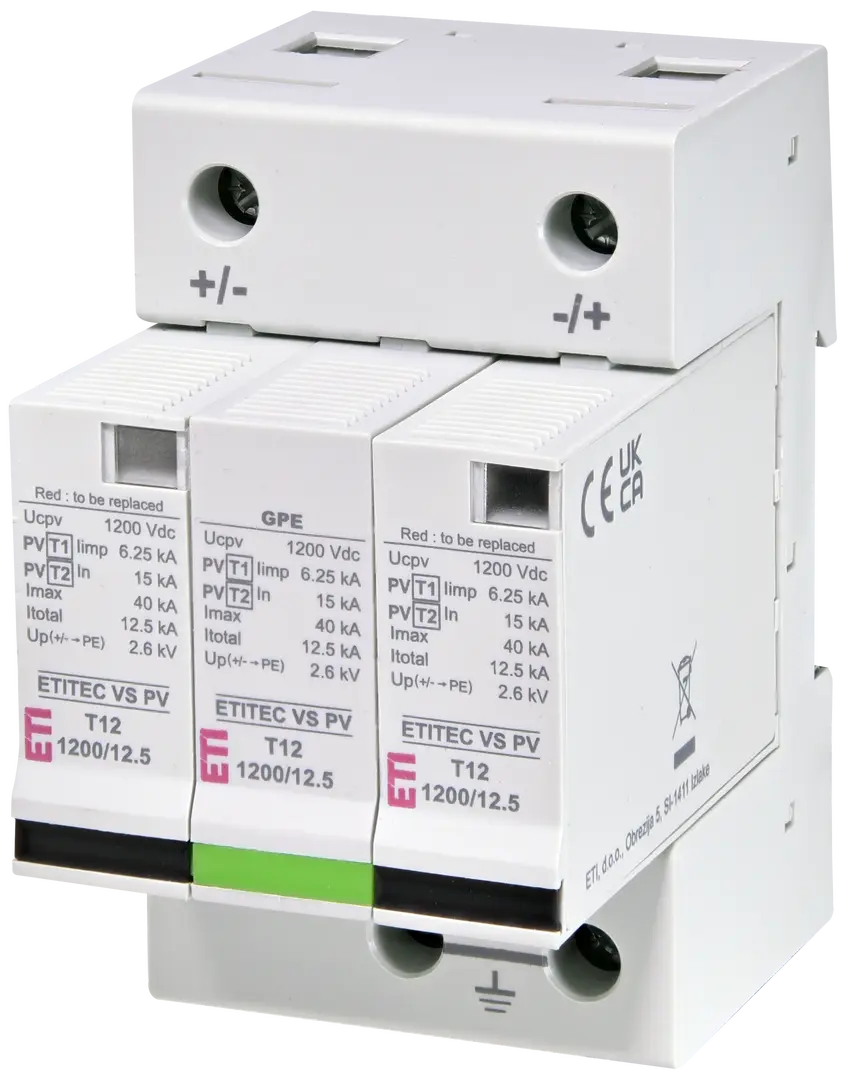

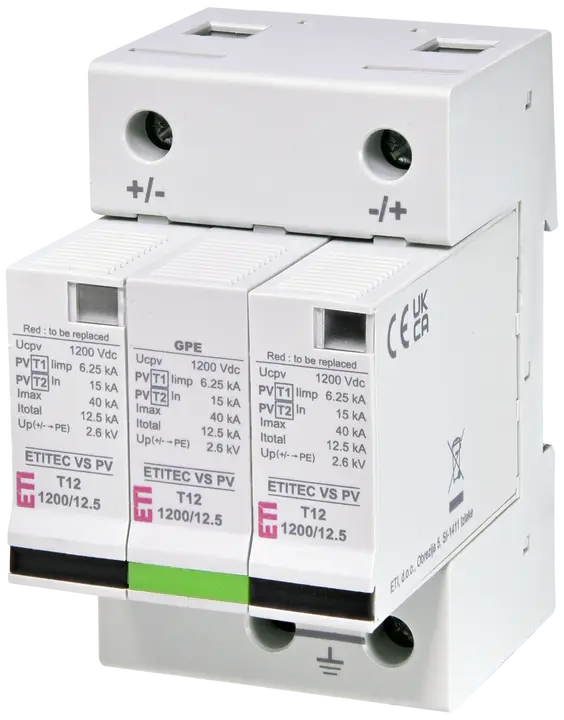

Bild von ETITEC VS PV T12 1200/12,5

ETITEC VS PV T12 1200/12,5 Überspannungsableiter

ETI-Code:: 002443000
Funktion:: SPD
Stromart:: DC
Typ:: T1, T2
Höchste DC-Dauerspannung Uc:: 1.200 V
I imp (10/350) Impulsstrom:: 12,5 kA
Iimp - Gesamtimpulsstrom (10/350):: 12,5 kA
In (8/20):: 20 kA
I max (8/20):: 40 kA
Up - Spannungsschutzpegel:: 1,3 kV
RC:: ✗
Leckstrom:: ✗
Anzahl der Teilungseinheiten:: 3
Installation:: PV protection
Tiefe eingebaut:: 67 mm
Angewandte Technologie:: GDT, MOV
IP-Schutzart:: IP20
Katalog Gruppe 1:: ETITEC V

Produkt

Gewicht: 0,415 kg
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838400100221
Gewicht der Basisverpackung: 0,025 kg
Höhe der Basisverpackung: 83 mm
Breite der Basisverpackung: 57 mm
Tiefe der Basisverpackung: 100 mm
Volumen der Basisverpackung: 0,473 dm³

Transportverpackung

Menge der Zwischenverpackung: 3 pcs
EAN-Code für die Zwischenverpackung: 3838400100238
Gewicht der Zwischenverpackung: 1,455 kg
Höhe der Zwischenverpackung: 105 mm
Breite der Zwischenverpackung: 90 mm
Tiefe der Zwischenverpackung: 183 mm
Menge der Transportverpackung: 24 pcs
EAN-Code für die Transportverpackung: 3838400100245
Gewicht der Transportverpackung: 17 kg
Höhe der Transportverpackung: 290 mm
Breite der Transportverpackung: 210 mm
Tiefe der Transportverpackung: 460 mm
Volumen der Transportverpackung: 28,014 dm³
Palettenmenge: 960 pcs
Customs tariff: 85363030

System configuration other: ✓
Voltage switching spark gap technology: ✓
Voltage protection level (DC+/DC- - PE): 2,6 kV
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1.000 V
Lightning impulse current (10/350 µs): 6,25 kA
Max. PV-voltage: 1.200 V
Number of poles: 3
Voltage protection level (DC+ - DC-): 4,6 kV
Signalling at the device: Optical
System configuration DC: ✓

ETIM-Klassifizierung – Version 9.0
