002443005

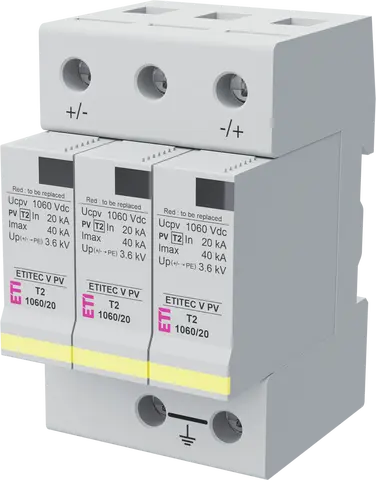

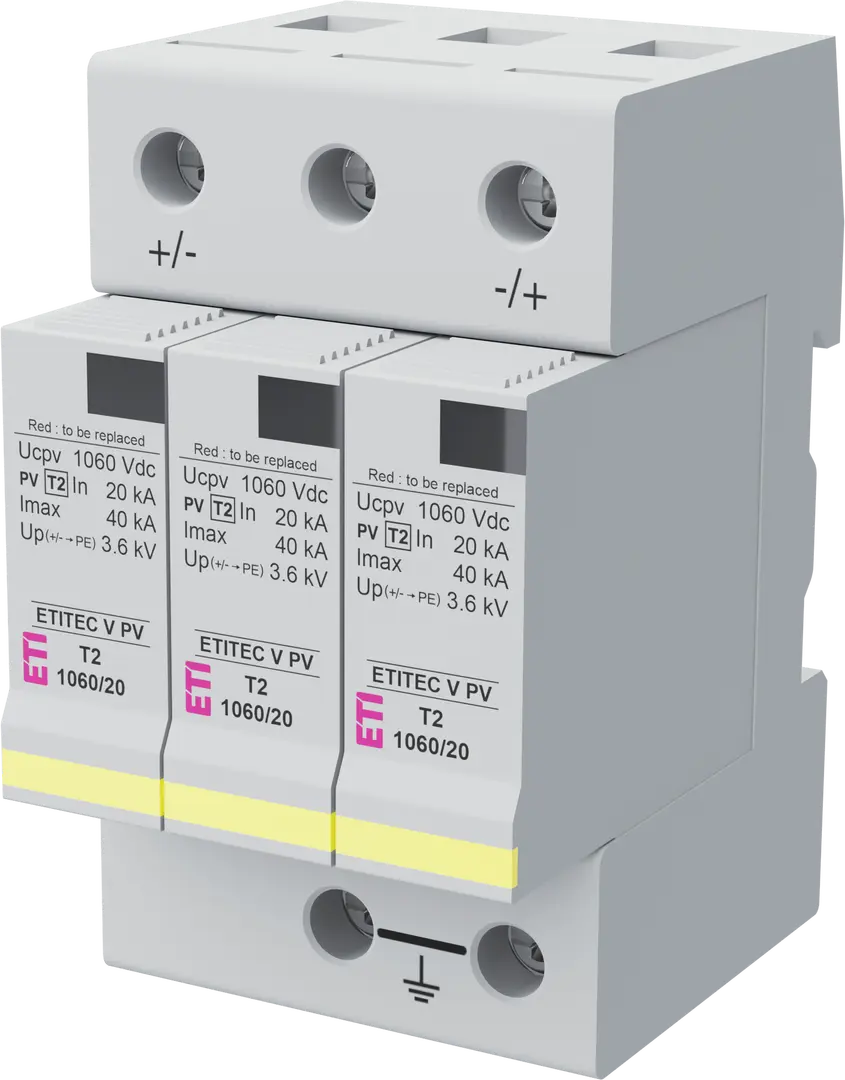

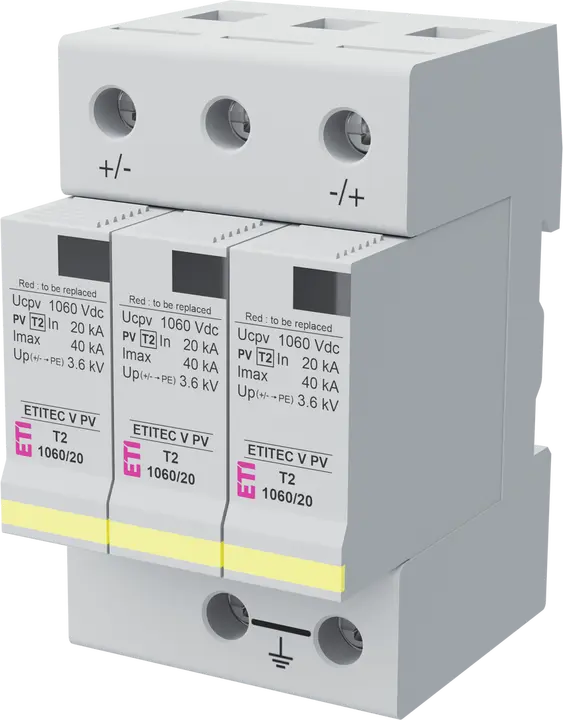

Bild von ETITEC V PV T2 1060/20

ETITEC V PV T2 1060/20 Überspannungsableiter

ETI-Code:: 002443005
Funktion:: SPD
Stromart:: DC
Typ:: T2
Höchste DC-Dauerspannung Uc:: 1.060 V
In (8/20):: 20 kA
I max (8/20):: 40 kA
Bemessungsspannung DC:: 1000 V
Up - Spannungsschutzpegel:: 3,6 kV
RC:: ✗
Leckstrom:: ✓
Netzform:: PV
Anzahl der Teilungseinheiten:: 3
Installation:: PV protection
Tiefe eingebaut:: 67 mm
Angewandte Technologie:: MOV
IP-Schutzart:: IP20
Katalog Gruppe 1:: ETITEC PV

Technischer Datenkatalog

Produkt

Gewicht: 0,289 kg
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838400182227
Gewicht der Basisverpackung: 0,31 kg
Höhe der Basisverpackung: 57 mm
Breite der Basisverpackung: 70 mm
Tiefe der Basisverpackung: 100 mm
Volumen der Basisverpackung: 0,399 dm³

Transportverpackung

Menge der Zwischenverpackung: 3 pcs
EAN-Code für die Zwischenverpackung: 3838400182210
Gewicht der Zwischenverpackung: 1,031 kg
Höhe der Zwischenverpackung: 105 mm
Breite der Zwischenverpackung: 78 mm
Tiefe der Zwischenverpackung: 183 mm
Menge der Transportverpackung: 36 pcs
EAN-Code für die Transportverpackung: 3838400182203
Gewicht der Transportverpackung: 14,644 kg
Höhe der Transportverpackung: 210 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 460 mm
Volumen der Transportverpackung: 28,014 dm³
Palettenmenge: 1.008 pcs
Customs tariff: 85363030

System configuration other: ✓
Degree of protection (IP): IP40
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1.000 V
Max. PV-voltage: 1.060 V
Signalling at the device: Optical
System configuration DC: ✓

ETIM-Klassifizierung – Version 9.0

002443005 Überspannungsableiter ETITEC V PV T2 1060/20 ETITEC Surge arresters Leakage free - DIN rail ETITEC V ETITEC T1 International Überspannungsschutzgeräte Überspannungsableiter für PV Surge protection devices Typ: T2 Iimp - Gesamtimpulsstrom (10/350): 0 kA Anzahl der Teilungseinheiten: 3 Up - Spannungsschutzpegel: 3.6 kV Installation: PV protection Funktion: SPD IP-Schutzart: IP20 RC: False Höchste DC-Dauerspannung Uc: 1060 V Bemessungsspannung DC: 1000 V/1000 V Tiefe eingebaut: 67 mm Angewandte Technologie: MOV I imp (10/350) Impulsstrom: 0 kA Netzform: PV I max (8/20): 40 kA/40 kA Leckstrom: True In (8/20): 20 kA Katalog Gruppe 1: ETITEC PV Überspannungsableiter Typ: T2 Höchste DC-Dauerspannung Uc: 1060 V I imp (10/350) Impulsstrom: 0 kA Iimp - Gesamtimpulsstrom (10/350): 0 kA In (8/20): 20 kA I max (8/20): 40 kA/40 kA Bemessungsspannung DC: 1000 V/1000 V Up - Spannungsschutzpegel: 3.6 kV RC: False Leckstrom: True Netzform: PV Anzahl der Teilungseinheiten: 3 Installation: PV protection Tiefe eingebaut: 67 mm Angewandte Technologie: MOV IP-Schutzart: IP20 Katalog Gruppe 1: ETITEC PV
