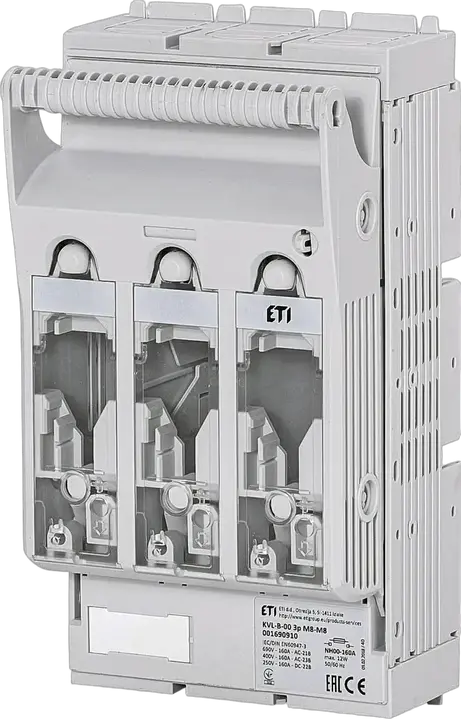

Sicherungslasttrennschalter KVL-B-00 3p M8-M8 001690910
Spezifikationen
- ETI Artikel-Nummer :
- 001690910
- Beschreibung:
- KVL-B-00 3p M8-M8
- Klassifizierungsname:
- Sicherungslasttrennschalter
- Größe:
- NH00
- Spannungsart:
- AC / DC
- Tightening torque (Nm):
- 12 ... 15
- Funktion:
- Fuse switch disconnector
- Anzahl der Pole:
- 3
- IP-Schutzart:
- IP20
- Montagetyp:
- Busbar mounting
- Gebrauchskategorie:
- AC-23B / AC-22B / AC-21B / DC-22B / DC-21B
- Überspannungskategorie:
- III
- Bemessungsfrequenz (Hz):
- 40 ... 60
- Altitude (m):
- ≤ 2000
- Bemessungsbetriebsspannung (V DC):
- 440
- bemessungsbedingter Kurzschlussstrom Inc (kA):
- 120 (500 V AC)
- Mechanical cycles:
- 1600
- Umgebungstemperatur (°C):
- -25 ... +55
- Bemessungsisolationsspannung (V):
- 800
- Rated short-time withstand current Icw:
- 5
- Rated operational current Ie AC-21 A/B at 690V (A):
- 160
- Electrical cycles:
- 200
- Pd (W):
- 14
- max. Bemessungsbetriebsspannung (V AC):
- 690
- Terminal screw:
- M8
- Verschmutzungsgrad:
- 3
- max. zulässige Verlustleistung pro Schmelzsicherungseinsatz (W):
- 12
- Widerstehende Bemessungsimpulsspannung Uimp (kV):
- 8
Unterlagen
Logistische Daten
Produkt
- Produktgewicht
- 0.9 kg
- Zolltarif
- 85363090
- logis_net_width
- 106 mm
- logis_net_height
- 204 mm
- logis_net_depth
- 136 mm
Transportverpackung
- Quantität
- 1
- EAN
- 3838895814542
- Gewicht
- 0.914 kg
- Stück pro Palette
- 300
ETIM-Klassifizierung
- Klassifizierung
- EC001040
- Klassifizierungsname
- Sicherungslasttrennschalter
- Ausführung als Hauptschalter
- Ja
- Ausführung als Sicherheitsschalter
- Ja
- Max. Bemessungsbetriebsspannung Ue bei AC
- 690V
- Bemessungsdauerstrom Iu
- 160A
- Geeignet für Sicherungseinsätze
- NH00
- Polzahl
- 3
- Mit Sicherungsüberwachung
- Nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Geeignet für Bodenbefestigung
- Ja
- Ausführung des Betätigungselements
- Deckelgriff
- Schutzart (IP), frontseitig
- IP20
