001690930

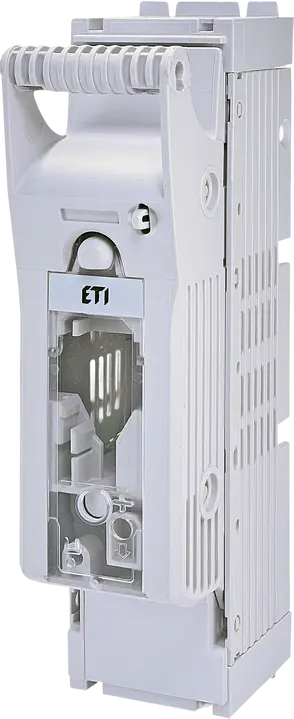

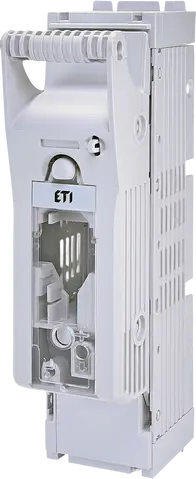

KVL-B/SF-00 1p M8-M8 Sicherungslasttrennschalter
- ETI-Code:
- 001690930
- Größe:
- NH00
- Spannungsart:
- AC/DC
- Anzugsdrehmoment:
- 15-12 Nm
- Funktion:
- Fuse switch disconnector
- Anzahl der Pole:
- 1
- IP-Schutzart:
- IP20
- Montagetyp:
- Sammelschienenmontage
- Bemessungsbetriebsstrom Ie AC-21 at 400V:
- 160 A
- Gebrauchskategorie:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Überspannungskategorie:
- III
- Bemessungsfrequenz:
- 40/60 Hz
- Aufstellungshöhe:
- ≤ 2000 m
- Bemessungsbetriebsspannung (V DC):
- 440 V
- Bemessungsbedingter Kurzschlussstrom Inc:
- 120 kA
- Mechanische Schaltspiele:
- 1.600
- Umgebungstemperatur (°C):
- -25/55 °C
- Bemessungsisolationsspannung:
- 800 V
- Bemessungskurzzeitstromfestigkeit Icw :
- 5 kA
- Bemessungsbetriebsstrom Ie AC-21 A/B bei 690 V:
- 160 A
- Elektrische Schaltspiele:
- 200
- Pd:
- 5 W
- Max. Bemessungsbetriebsspannung (V AC):
- 690 V
- Klemmenschraube:
- M8
- Verschmutzungsgrad:
- 3
- Max. zulässige Verlustleistung pro Schmelzsicherungseinsatz:
- 12 W
- Widerstehende Bemessungsimpulsspannung Uimp:
- 8 kV
15 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895840831
- Gewicht
- 0,35 kg
- Nettobreite
- 50 mm
- Nettohöhe
- 204 mm
- Nettotiefe
- 111,85 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 2 pcs
- EAN-Code für die Transportverpackung
- 3838895823100
- Gewicht der Transportverpackung
- 0,729 kg
- Höhe der Transportverpackung
- 224 mm
- Breite der Transportverpackung
- 145 mm
- Tiefe der Transportverpackung
- 106 mm
- Volumen der Transportverpackung
- 3,443 dm³
- Palettenmenge
- 600 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 1
- Version as main switch
- ✓
ETIM-Klassifizierung – Version 9.0
