001690915

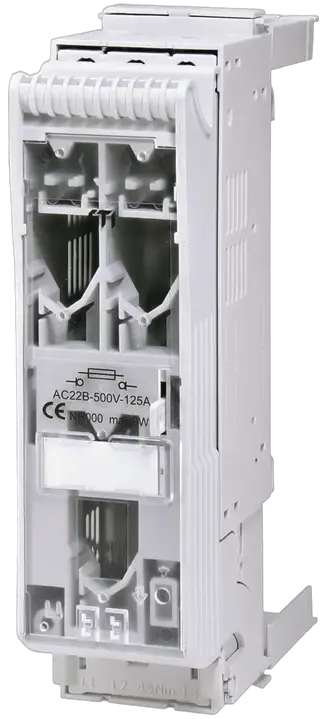

KVL-B-000 3p F50 Bottom Sicherungslasttrennschalter
- ETI-Code:
- 001690915
- Größe:
- NH000
- Spannungsart:
- AC
- Funktion:
- Fuse switch disconnector
- Anzahl der Pole:
- 3
- IP-Schutzart:
- IP20
- Montagetyp:
- Sammelschienenmontage
- Gebrauchskategorie:
- AC-22B, AC-21B
- Überspannungskategorie:
- III
- Bemessungsfrequenz:
- 40/60 Hz
- Aufstellungshöhe:
- ≤ 2000 m
- Bemessungsbedingter Kurzschlussstrom Inc:
- 80 kA
- Mechanische Schaltspiele:
- 1.400
- Umgebungstemperatur (°C):
- -25/55 °C
- Bemessungsisolationsspannung:
- 800 V
- Bemessungskurzzeitstromfestigkeit Icw :
- 5 kA
- Bemessungsbetriebsstrom Ie AC-21 A/B bei 690 V:
- 80 A
- Elektrische Schaltspiele:
- 200
- Pd:
- 12 W
- Max. Bemessungsbetriebsspannung (V AC):
- 690 V
- Klemmquerschnitt:
- 1.5-50 mm²
- Verschmutzungsgrad:
- 2
- Max. zulässige Verlustleistung pro Schmelzsicherungseinsatz:
- 12 W
- Klemmmaterial:
- Cu
- Widerstehende Bemessungsimpulsspannung Uimp:
- 6 kV
14 Logistik
Produkt
- Gewicht
- 0,58 kg
- Nettobreite
- 53,3 mm
- Nettohöhe
- 207,2 mm
- Nettotiefe
- 141,5 mm
- Stock unit of measure
- pcs
Transportverpackung
- Menge der Transportverpackung
- 1 pcs
- EAN-Code für die Transportverpackung
- 3838895908050
- Gewicht der Transportverpackung
- 0,801 kg
- Höhe der Transportverpackung
- 220 mm
- Breite der Transportverpackung
- 145 mm
- Tiefe der Transportverpackung
- 70 mm
- Volumen der Transportverpackung
- 2,233 dm³
- Palettenmenge
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Ja
- Position control element
- Other
ETIM-Klassifizierung – Version 9.0
