002464138

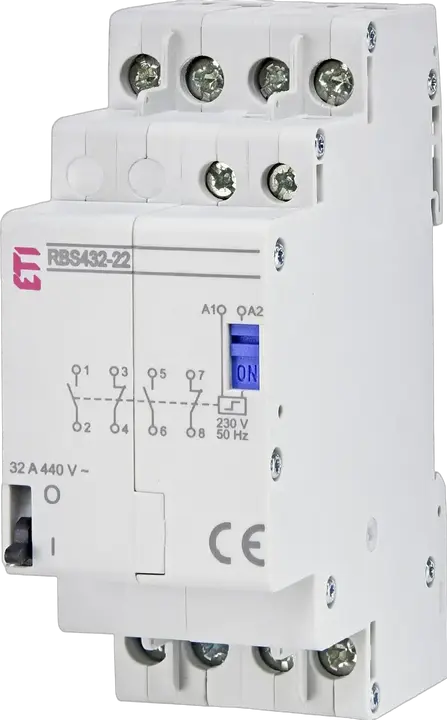

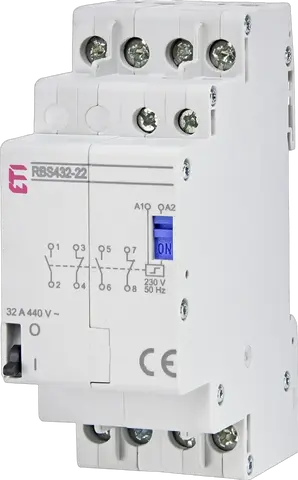

RBS432-22-230V AC Schalter
- ETI-Code:
- 002464138
- Tiefe:
- 60 mm
- P (AC1 KW):
- 32 kW
- Katalog Gruppe 1:
- Type RBS
- Anwendung:
- IEC/EN 60669-2-2
- Bemessungsbetriebsstrom Ie AC-1/AC-7a:
- 32 A
- Nennspannung des Steuerkreises Uc (V AC):
- 230 V
- Max. Vibrationsfestigkeit:
- 3 g
- Typ:
- AC
- Typ:
- AC
- Max. Anzahl der Impulse pro Minute:
- 32
- Lagertemperatur:
- -30-80 °C
- Max. back-up fuse for short circuit protection:
- 32 A
- Min. Zeitabstand zwischen zwei Impulsen:
- 150 ms
- Max. Impulsdauer bei Uc:
- 1 h
- Min. Impulsdauer bei Uc:
- 50 ms
- Abstand zwischen Kontakten und Spule:
- 6 mm
- Min. Kontaktabstand in geöffneter Stellung:
- 3 mm
- Anzahl der Teilungseinheiten:
- 2
- Max. Stoßfestigkeit:
- 15 g
- Feuchtigkeitsbeständigkeit:
- 95 % RH
- Funktion:
- Bistable Switch RBS
- Versorgungsspannung:
- 230 V
- I (AC1):
- 32 A
- Spannungsart:
- AC
- Anzahl der NO-Kontakte:
- 2
- Anzahl der Öffnerkontakte:
- 2
- Bemessungsfrequenz:
- 50/60 Hz
- Bemessungsstrom:
- 32 A
- Anzahl der Pole:
- 4
- Klemmenschraube:
- M4 (main circuit)/M3 (control circuit)
- Bemessungsquerschnitt:
- 110 mm²
- Anzugsdrehmoment:
- 1.2 Nm
- IP-Schutzart:
- IP20
- Umgebungstemperatur (°C):
- -25/55 °C
- Montagetyp:
- TH 35
- Bemessungsbetriebsspannung (V AC):
- 440 V
- Bemessungsisolationsspannung:
- 440 V
- Thermischer Strom Ith:
- 32 A
- Breite:
- 35 mm
- Pd:
- 12 W
- Elektrische Schaltspiele:
- 10.000
- Mechanische Schaltspiele:
- 100.000
- Standard:
- IEC/EN 60669-2-2
5 Dokumente
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838400075581
- Gewicht
- 200 g
- Nettobreite
- 35,2 mm
- Nettohöhe
- 90 mm
- Nettotiefe
- 67,44 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 4 pcs
- EAN-Code für die Basisverpackung
- 3838895639831
- Gewicht der Basisverpackung
- 0,8 kg
- Höhe der Basisverpackung
- 94 mm
- Breite der Basisverpackung
- 72 mm
- Tiefe der Basisverpackung
- 150 mm
- Volumen der Basisverpackung
- 1,015 dm³
Transportverpackung
- Menge der Transportverpackung
- 48 pcs
- EAN-Code für die Transportverpackung
- 3838895639848
- Gewicht der Transportverpackung
- 10 kg
- Höhe der Transportverpackung
- 215 mm
- Breite der Transportverpackung
- 175 mm
- Tiefe der Transportverpackung
- 450 mm
- Volumen der Transportverpackung
- 16,931 dm³
- Palettenmenge
- 2.832 pcs
- Customs tariff
- 85364900
16 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Ja
- Number of contacts as normally closed contact
- 2
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 32 A
- Number of contacts as normally open contact
- 2
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Width in number of modular spacings
- 2
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 230 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 230 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 400 V
ETIM-Klassifizierung – Version 9.0
