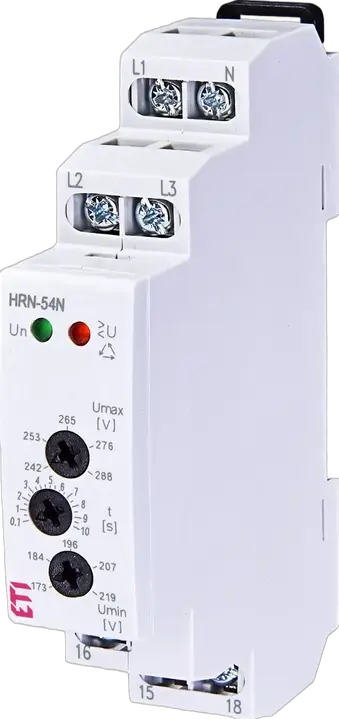

HRN-54N Überwachungsrelais

ETI-Code:: 002471412
Funktion:: Monitoring and Control relays
Anwendung:: Provides monitoring of phase sequence, phase failure and neutral loss in 3 × 400 V three-phase systems, protecting equipment from incorrect supply conditions.
Art der Steuerung:: Phasen- und Neutralleiterausfall, Phasenfolge
Versorgungsspannung:: 400 V
Spannungsart:: AC
Max. Kontaktstrom:: 8 A
Bemessungsstrom:: 8 A
Maximale Tragfähigkeit AC1:: 2.000 VA
Klemmquerschnitt:: 0.5-2.5 mm²
Montagetyp:: DIN-Schiene
IP-Schutzart:: IP10, IP40
Anzahl der NO-Kontakte:: 1
Anzahl der Kontakte:: 1
Anzahl der Öffnerkontakte:: 1
Type of contacts:: 1xCO
Anzahl der Kontakte:: 1

Zubehör

Produkt

Gewicht: 0,07 kg
Nettobreite: 17,5 mm
Nettohöhe: 91,3 mm
Nettotiefe: 64,26 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895423935
Gewicht der Basisverpackung: 0,074 kg
Höhe der Basisverpackung: 70 mm
Breite der Basisverpackung: 97 mm
Tiefe der Basisverpackung: 25 mm
Volumen der Basisverpackung: 0,17 dm³

Transportverpackung

Menge der Transportverpackung: 10 pcs
EAN-Code für die Transportverpackung: 3838895423942
Gewicht der Transportverpackung: 0,74 kg
Höhe der Transportverpackung: 102 mm
Breite der Transportverpackung: 284 mm
Tiefe der Transportverpackung: 75 mm
Volumen der Transportverpackung: 2,173 dm³
Palettenmenge: 4.600 pcs
Customs tariff: 85364900

Single-phase under voltage possible: ✓
Width: 18 mm
Three-phase under voltage possible: ✓
Single-phase hysteresis possible: ✓
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,1 s
Voltage type (operating voltage): AC
Max. permitted off-delay time: 10 s
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Three-phase over voltage possible: ✓
Type of voltage measuring range: AC
Rated switch current: 8 A
Single-phase over voltage possible: ✓
Depth: 64 mm
Three-phase hysteresis possible: ✓
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Operating voltage AC 50 Hz(Min): 230 V
Operating voltage AC 60 Hz(Min): 230 V
Supply voltage AC 60 Hz(Min): 230 V
Voltage measuring range 2(Min): 173 V
Voltage measuring range 1(Min): 242 V
Supply voltage AC 50 Hz(Min): 230 V
Voltage measuring range 1(Max): 288 V
Supply voltage AC 50 Hz(Max): 400 V
Operating voltage AC 60 Hz(Max): 230 V
Operating voltage AC 50 Hz(Max): 230 V
Voltage measuring range 2(Max): 219 V
Supply voltage AC 60 Hz(Max): 400 V

ETIM-Klassifizierung – Version 9.0
