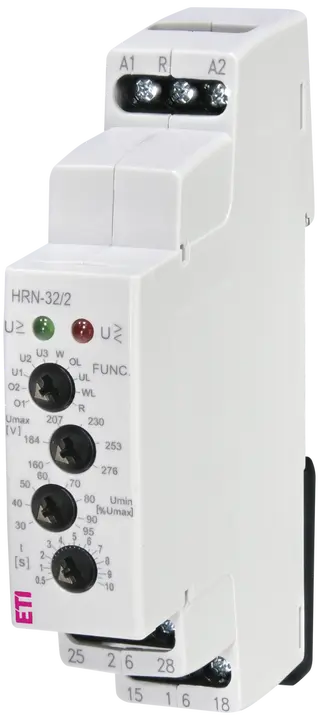

HRN-32/2 Überwachungsrelais

ETI-Code:: 002471452
Funktion:: Monitoring and Control relays
Anwendung:: Provides monitoring of DC or AC voltage levels in single-phase circuits.
Art der Steuerung:: Umax, Umin
Versorgungsspannung:: 48-276 V
Spannungsart:: AC/DC
Max. Kontaktstrom:: 16 A
Bemessungsstrom:: 16 A
Bemessungsfrequenz:: 50 Hz
Maximale Tragfähigkeit AC1:: 4.000 VA
Klemmquerschnitt:: 0.5-2.5 mm²
Montagetyp:: DIN-Schiene
IP-Schutzart:: IP20, IP40
Anzahl der NO-Kontakte:: 2
Anzahl der Kontakte:: 2
Anzahl der Öffnerkontakte:: 2
DC-Nennspeisespannung Steuerung Uc:: 48-276 V
Type of contacts:: 2xCO
Anzahl der Kontakte:: 2

Produkt

Gewicht: 0,106 kg
Nettobreite: 17,6 mm
Nettohöhe: 93 mm
Nettotiefe: 64,4 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838400113443
Gewicht der Basisverpackung: 0,106 kg
Höhe der Basisverpackung: 97 mm
Breite der Basisverpackung: 25 mm
Tiefe der Basisverpackung: 70 mm
Volumen der Basisverpackung: 0,17 dm³

Transportverpackung

Menge der Transportverpackung: 10 pcs
EAN-Code für die Transportverpackung: 3838400113436
Gewicht der Transportverpackung: 0,162 kg
Höhe der Transportverpackung: 284 mm
Breite der Transportverpackung: 102 mm
Tiefe der Transportverpackung: 75 mm
Volumen der Transportverpackung: 2,173 dm³
Palettenmenge: 5.000 pcs
Customs tariff: 85364900

Single-phase under voltage possible: ✓
Width: 18 mm
Single-phase hysteresis possible: ✓
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,5 s
Voltage type (operating voltage): AC/DC
Max. permitted off-delay time: 10 s
Voltage type (supply voltage): AC/DC
Min. adjustable off-delay time: 0,5 s
Contains function DC-voltage hysteresis: ✓
Type of voltage measuring range: AC/DC
Rated switch current: 16 A
Single-phase over voltage possible: ✓
Contains function DC-under voltage: ✓
Contains function DC-over voltage: ✓
Depth: 65 mm
Type of electric connection: Screw connection
Number of contacts as change-over contact: 2
Height: 90 mm
Operating voltage AC 50 Hz(Min): 48 V
Operating voltage AC 60 Hz(Min): 48 V
Supply voltage AC 60 Hz(Min): 48 V
Supply voltage DC(Min): 48 V
Operating voltage DC(Min): 48 V
Voltage measuring range 1(Min): 48 V
Supply voltage AC 50 Hz(Min): 48 V
Voltage measuring range 1(Max): 276 V
Supply voltage AC 50 Hz(Max): 276 V
Operating voltage AC 60 Hz(Max): 276 V
Supply voltage DC(Max): 276 V
Operating voltage AC 50 Hz(Max): 276 V
Supply voltage AC 60 Hz(Max): 276 V
Operating voltage DC(Max): 276 V

ETIM-Klassifizierung – Version 9.0
