002174121

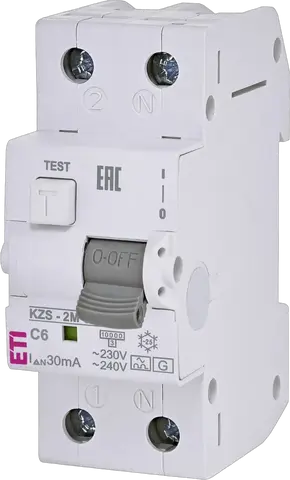

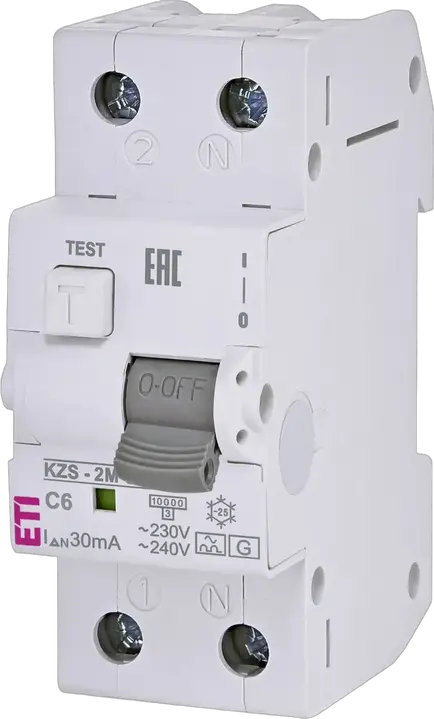

KZS-2M A G/KV C6/0.03 FI-LS-Schutzschalter
- ETI-Code:
- 002174121
- Funktion:
- RCBO
- Bemessungsspannung AC:
- 240 V
- Anwendung:
- IEC/EN 61009, ÖVE E 8601
- Bemessungsbedingter Kurzschlussstrom Inc:
- 10 kA
- Bemessungsfehlerstrom IDn:
- 0,03 A
- Bemessungsstrom:
- 6 A
- Typ:
- A
- Bemessungsfehlerstrom:
- 0,03 A
- Auslösecharakteristik:
- C
- Anzahl der Pole:
- 1+N
- Kurzschlusskapazität:
- 10 kA
- Auslösezeit:
- G/KV (kurzzeitverzögert)
- Bemessungsfrequenz:
- 50/60 Hz
- Bemessungsquerschnitt:
- 1-25 mm²
- Standard:
- IEC/EN 61009, ÖVE E 8601
21 Logistik
Produkt
- Gewicht
- 225 g
- Nettobreite
- 35 mm
- Nettohöhe
- 89,8 mm
- Nettotiefe
- 72,88 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895804314
- Gewicht der Basisverpackung
- 0,241 kg
- Höhe der Basisverpackung
- 0,075 m
- Breite der Basisverpackung
- 0,09 m
- Tiefe der Basisverpackung
- 0,038 m
- Volumen der Basisverpackung
- 0 m³
Transportverpackung
- Menge der Transportverpackung
- 54 pcs
- EAN-Code für die Transportverpackung
- 3838895804321
- Gewicht der Transportverpackung
- 13,364 kg
- Höhe der Transportverpackung
- 0,25 m
- Breite der Transportverpackung
- 0,235 m
- Tiefe der Transportverpackung
- 0,295 m
- Volumen der Transportverpackung
- 0,017 m³
- Palettenmenge
- 2.808 pcs
- Customs tariff
- 85362010
22 ETIM
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 69 mm
- Leakage current type
- A
- Surge current capacity
- 3 kA
- Degree of protection (IP)
- IP20
- Release characteristic
- C
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Frequency
- 50 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Concurrently switching neutral conductor
- ✓
- Number of protected poles
- 1
- Rated voltage
- 240 V
- Current limiting class
- 3
- Rated current
- 6 A
- Width in number of modular spacings
- 2
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 40 °C
ETIM-Klassifizierung – Version 9.0
