002175595

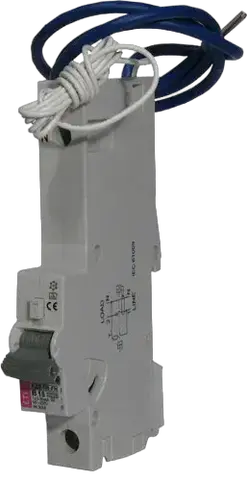

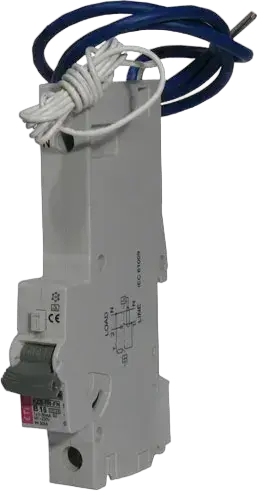

KZS-1M-FN A C20/0.03 FI-LS-Schutzschalter
- ETI-Code:
- 002175595
- Funktion:
- RCBO
- Bemessungsspannung AC:
- 240 V
- Katalog Gruppe 1:
- KZS 1M FN
- Anzeige des Fehlertyps:
- Nein
- Anwendung:
- IEC 61009
- Bemessungsbedingter Kurzschlussstrom Inc:
- 10 kA
- Bemessungsfehlerstrom IDn:
- 0,03 A
- Bemessungsstrom:
- 20 A
- Typ:
- A
- Bemessungsfehlerstrom:
- 0,03 A
- Auslösecharakteristik:
- C
- Anzahl der Pole:
- 1+N
- Kurzschlusskapazität:
- 10 kA
- Bemessungsquerschnitt:
- 1-25 mm²
- Standard:
- IEC 61009
7 Dokumente
21 Logistik
Produkt
- Gewicht
- 0,195 kg
- Nettobreite
- 17,7 mm
- Nettohöhe
- 232,9 mm
- Nettotiefe
- 74,44 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895825562
- Gewicht der Basisverpackung
- 0,2 kg
- Höhe der Basisverpackung
- 75 mm
- Breite der Basisverpackung
- 138 mm
- Tiefe der Basisverpackung
- 30 mm
- Volumen der Basisverpackung
- 0,31 dm³
Transportverpackung
- Menge der Transportverpackung
- 42 pcs
- EAN-Code für die Transportverpackung
- 3838895825579
- Gewicht der Transportverpackung
- 8,75 kg
- Höhe der Transportverpackung
- 0,25 m
- Breite der Transportverpackung
- 0,235 m
- Tiefe der Transportverpackung
- 0,295 m
- Volumen der Transportverpackung
- 0,017 m³
- Palettenmenge
- 2.184 pcs
- Customs tariff
- 85362010
24 ETIM
- Leakage current type
- A
- Voltage type
- AC
- With interlocking device
- Ja
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- C
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Disconnection characteristic
- Undelayed
- Frequency
- Other
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to IEC 60947-2
- 10 kA
- Rated current
- 20 A
- Rated short-circuit breaking capacity Icn according to EN 61009-1
- 10 kA
- Width in number of modular spacings
- 1
- Ambient temperature during operating(Min)
- 30 °C
- Connectable conductor cross section solid-core(Min)
- 25 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
- Ambient temperature during operating(Max)
- 30 °C
ETIM-Klassifizierung – Version 9.0
