001102403

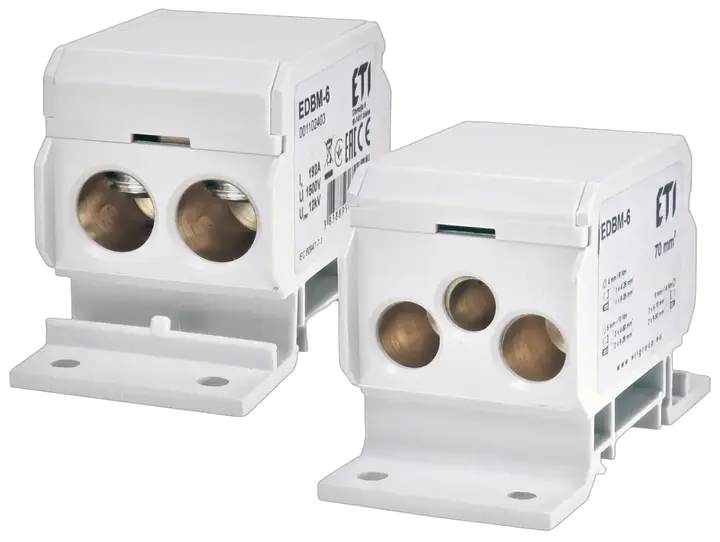

EDBM-6 Verteilerblock
- ETI-Code:
- 001102403
- Typ Zubehör:
- EDB DIN rail distribution blocks
- Katalog Gruppe 1:
- EDB DIN-Schienen Verteilerblocks
- Katalog Gruppe 2:
- EDBM DIN rail distribution blocks
- Max. Eingangsquerschnitt:
- 70 mm²
- Quelle:
- L
- Montagetyp:
- TH 35
- Bemessungsstrom:
- 192 A
- Bemessungsspannung AC:
- 1500 V
- Bemessungsspannung DC:
- 1500 V
- Bemessungsisolationsspannung:
- 1.500 V
- Kurzschlusskapazität:
- 12 kA
- Höhe:
- 44 mm
- Breite:
- 40 mm
- Tiefe:
- 80 mm
- Bemessungsquerschnitt:
- 4-70 mm²
- Gehäusematerial:
- PA6 GF25
- Klemmmaterial:
- MO-58
4 Dokumente
16 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895742524
- Gewicht
- 0,23 kg
- Nettobreite
- 40 mm
- Nettohöhe
- 79 mm
- Nettotiefe
- 50,6 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 5 pcs
- EAN-Code für die Basisverpackung
- 3838895733942
- Gewicht der Basisverpackung
- 1,16 kg
- Volumen der Basisverpackung
- 1,04 dm³
Transportverpackung
- Menge der Transportverpackung
- 100 pcs
- EAN-Code für die Transportverpackung
- 3838895733959
- Gewicht der Transportverpackung
- 23,2 kg
- Volumen der Transportverpackung
- 20,8 dm³
- Palettenmenge
- 3.000 pcs
- Customs tariff
- 85369010
17 ETIM
- Width
- 40 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 5
- Depth
- 80 mm
- Rated voltage
- 1.500 V
- Colour
- Grey
- Height
- 44 mm
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Connectable conductor cross section multi-wired(Min)
- 6 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Operating temperature(Max)
- 80 °C
ETIM-Klassifizierung – Version 9.0
2 Diagramme
1 Software & Treiber
Die Software wird ohne jegliche Garantie oder Gewährleistung zur Verfügung gestellt. Der Autor ist nicht verpflichtet, Support, Service, Korrekturen oder Upgrades für die kostenlosen Softwareprogramme oder Treiber bereitzustellen.
25 Tags
001102403VerteilerblockEDBM-6ETIBOXVerteilerblöckeDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMInternationalGehäuse, Verteilerkästen, ZubehörVerteilerblöckeHöhe: 44 mmKlemmmaterial: MO-58Tiefe: 80 mmKurzschlusskapazität: 12 kA/12 kABemessungsisolationsspannung: 1500 VBemessungsquerschnitt: 4 mm²-70 mm²Bemessungsspannung AC: 1500 V/1500 VMontagetyp: TH 35Bemessungsspannung DC: 1500 V/1500 VBreite: 40 mmBemessungsstrom: 192 A/192 AGehäusematerial: PA6 GF25Verteilerblock Montagetyp: TH 35 Bemessungsstrom: 192 A/192 A Kurzschlusskapazität: 12 kA/12 kA Höhe: 44 mm Breite: 40 mm Tiefe: 80 mm Bemessungsquerschnitt: 4 mm²-70 mm²
Verwandte Produkte 50 Alle Produkte

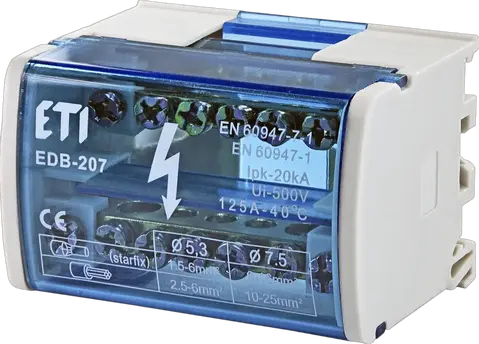

001102300
EDB-207
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

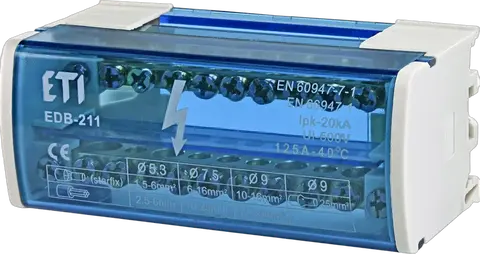

001102301
EDB-211
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

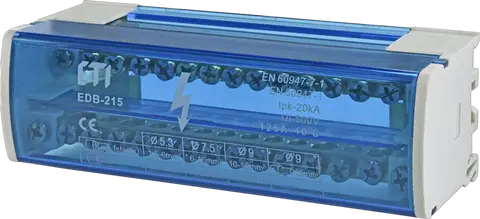

001102302
EDB-215
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V
001102303

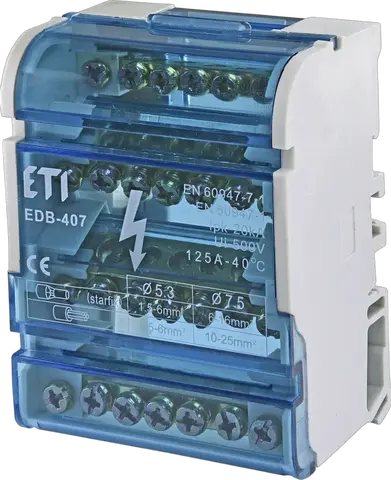

EDB-407
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V
001102304

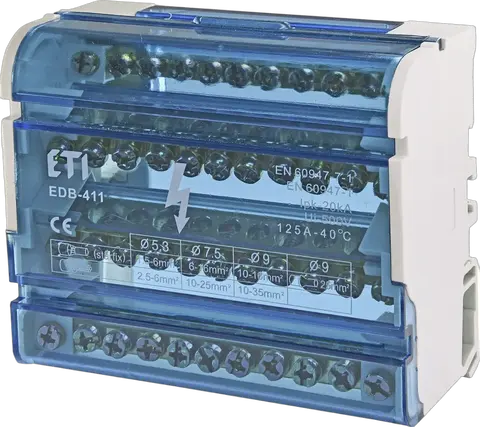

EDB-411
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V
001102305

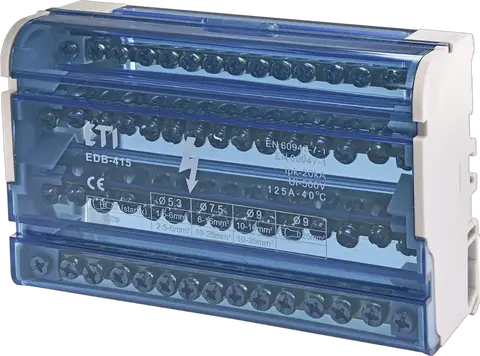

EDB-415
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 125 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

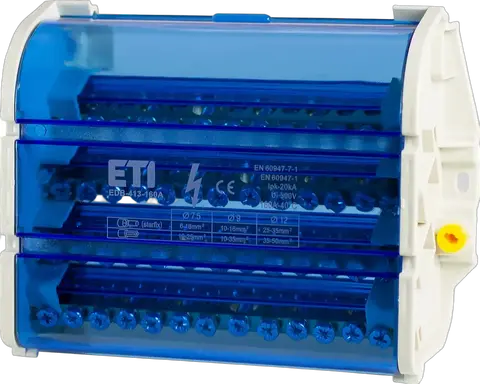

001102310
EDB-413-160A
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 160 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

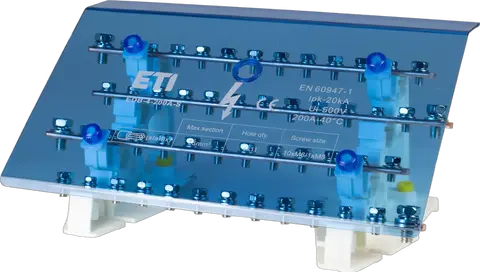

001102311
EDB-4-200A-S
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 200 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

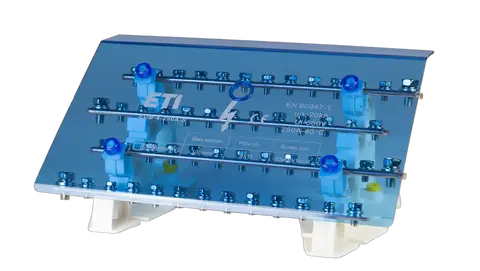

001102312
EDB-4-250A-S
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 250 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V

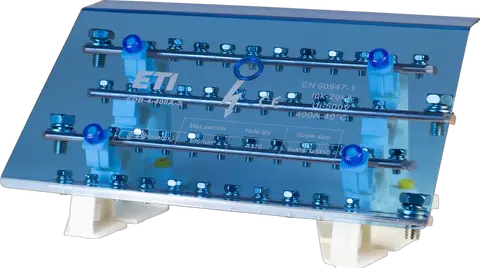

001102313
EDB-4-400A-S
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 400 A
- Bemessungsspannung AC
- 400 V
- Bemessungsspannung DC
- 400 V
001102400

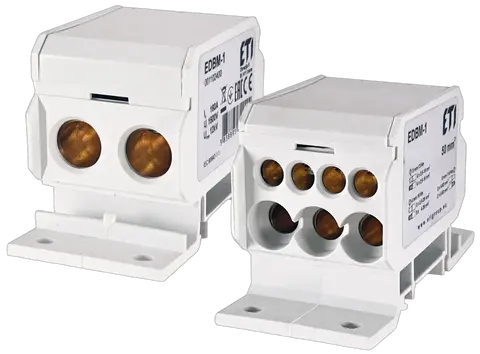

EDBM-1
- Klassenname
- Verteilerblock
- Montagetyp
- TH 35
- Bemessungsstrom
- 160 A
- Bemessungsspannung AC
- 1.500 V
- Bemessungsspannung DC
- 1.500 V

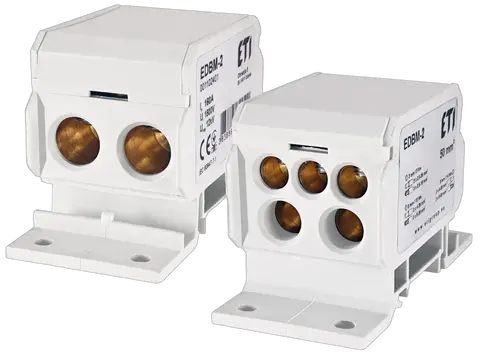

001102401
