001102421

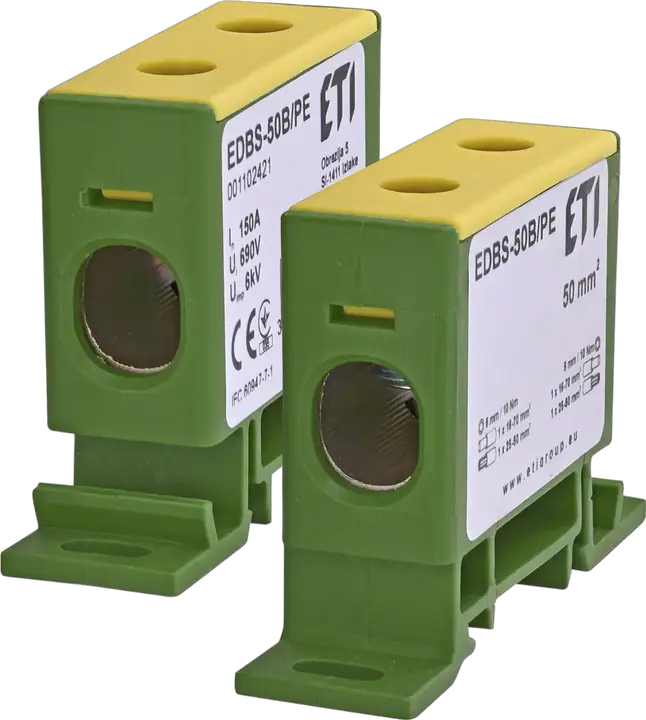

EDBS-50B/PE Leiteranschlussklemme
- ETI-Code:
- 001102421
- Typ Zubehör:
- EDB DIN rail distribution blocks
- Katalog Gruppe 1:
- EDB DIN-Schienen Verteilerblocks
- Katalog Gruppe 2:
- EDBM DIN rail distribution blocks
- Max. Eingangsquerschnitt:
- 50 mm²
- Quelle:
- PE
- Montagetyp:
- DIN rail 35 mm
- Bemessungsstrom:
- 150 A
- Bemessungsspannung AC:
- 690 V
- Bemessungsspannung DC:
- 690 V
- Bemessungsisolationsspannung:
- 690 V
- Kurzschlusskapazität:
- 6 kA
- Höhe:
- 40 mm
- Breite:
- 17,8 mm
- Tiefe:
- 70 mm
- Bemessungsquerschnitt:
- 16-70 mm²
- Gehäusematerial:
- PA6 GF25
- Klemmmaterial:
- Al6060+Sn
4 Dokumente
16 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895742661
- Gewicht
- 0,04 kg
- Nettobreite
- 17,8 mm
- Nettohöhe
- 70 mm
- Nettotiefe
- 45 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 10 pcs
- EAN-Code für die Basisverpackung
- 3838895741459
- Gewicht der Basisverpackung
- 0,76 kg
- Volumen der Basisverpackung
- 0,44 dm³
Transportverpackung
- Menge der Transportverpackung
- 200 pcs
- EAN-Code für die Transportverpackung
- 3838895741466
- Gewicht der Transportverpackung
- 15,2 kg
- Volumen der Transportverpackung
- 8,8 dm³
- Palettenmenge
- 10.000 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 150 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 2
- Depth
- 70 mm
- Rated voltage
- 690 V
- Colour
- Green/yellow
- Height
- 40 mm
- Connectable conductor cross section solid-core(Min)
- 16 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM-Klassifizierung – Version 9.0
