001102429

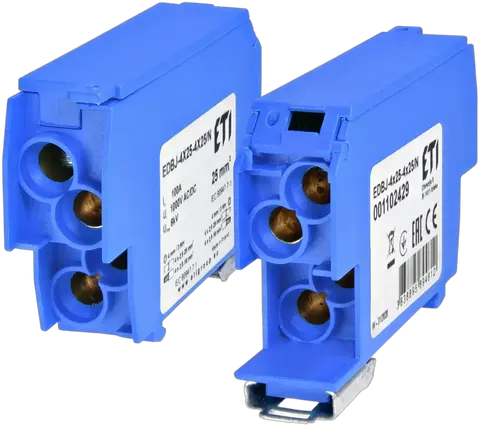

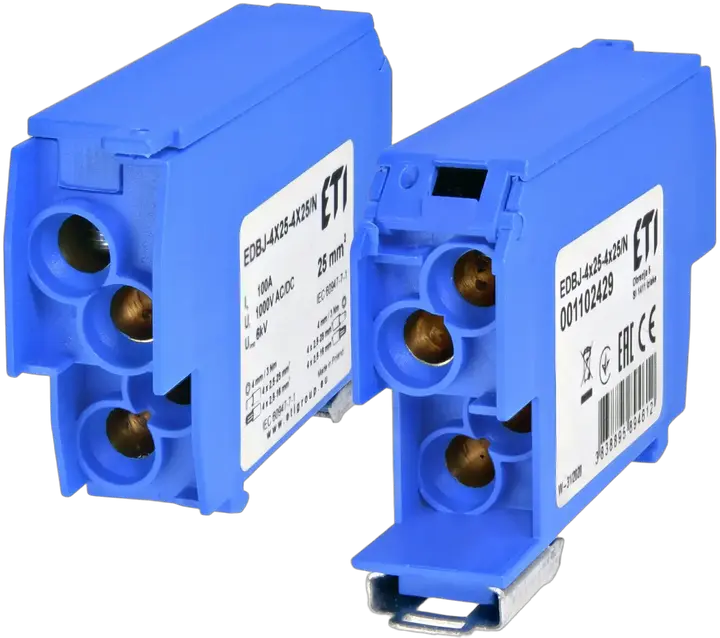

EDBJ-4x25-4x25/N Verteilerblock
- ETI-Code:
- 001102429
- Funktion:
- Razdelilni blok
- Montagetyp:
- TH 35
- Bemessungsstrom:
- 100 A
- Bemessungsspannung AC:
- 415 V
- Bemessungsspannung DC:
- 415 V
- Bemessungsisolationsspannung:
- 1.000 V
- Kurzschlusskapazität:
- 10 kA
- Höhe:
- 80,3 mm
- Breite:
- 17,8 mm
- Tiefe:
- 50 mm
- Bemessungsquerschnitt:
- 2.5-25 mm²
- Gehäusematerial:
- PC/ABS
- Klemmmaterial:
- MO-58
- Arbeitstemperatur:
- -30-80 °C
5 Dokumente
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895894612
- Gewicht
- 0,125 kg
- Nettobreite
- 17,8 mm
- Nettohöhe
- 80,3 mm
- Nettotiefe
- 50,41 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 10 pcs
- EAN-Code für die Basisverpackung
- 3838400166180
- Gewicht der Basisverpackung
- 1,31 kg
- Höhe der Basisverpackung
- 83 mm
- Breite der Basisverpackung
- 182 mm
- Tiefe der Basisverpackung
- 52 mm
- Volumen der Basisverpackung
- 0,786 dm³
Transportverpackung
- Menge der Transportverpackung
- 240 pcs
- EAN-Code für die Transportverpackung
- 3838895894605
- Gewicht der Transportverpackung
- 30 kg
- Höhe der Transportverpackung
- 280 mm
- Breite der Transportverpackung
- 210 mm
- Tiefe der Transportverpackung
- 340 mm
- Volumen der Transportverpackung
- 19,992 dm³
- Palettenmenge
- 4.800 pcs
- Customs tariff
- 85369010
16 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 100 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 8
- Depth
- 50 mm
- Rated voltage
- 415 V
- Colour
- Blue
- Height
- 80,3 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 2,5 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Operating temperature(Max)
- 80 °C
ETIM-Klassifizierung – Version 9.0
