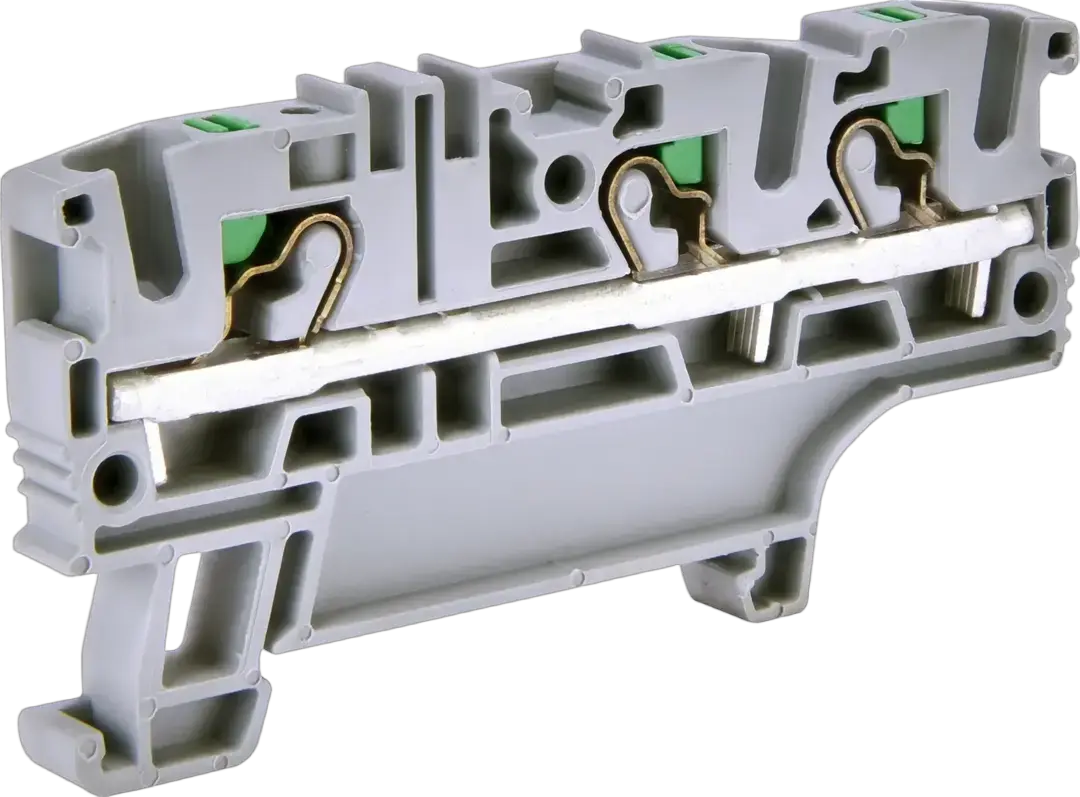

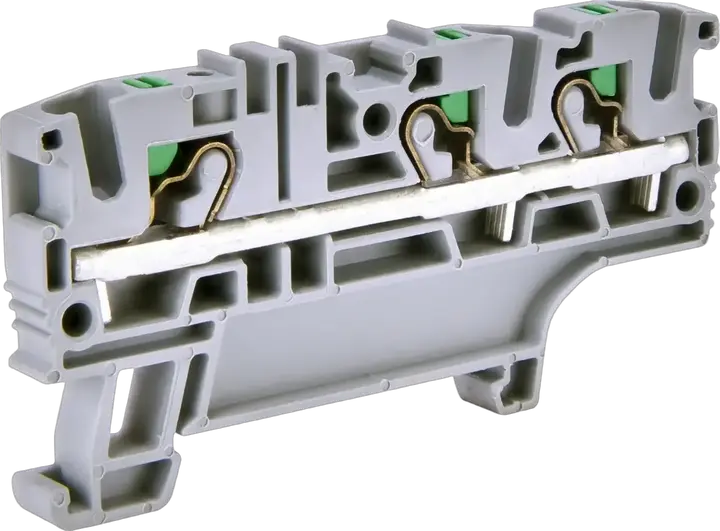

ESH-EFC.4/1+2 Reihenklemme

ETI-Code:: 003903257
Bemessungsspannung AC:: 800 V
Bemessungsspannung DC:: 800 V
Katalog Gruppe 1:: ESH-Steckfederklemmenblöcke
Montagetyp:: TH 35
Typ:: ESH Push-in Spring Clamp Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 4 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 6 kV
Max. Strom mit Nennquerschnitt:: 32 mm²
Anschließbarer Massivleiterquerschnitt:: 2-6 mm²
Querverbindung:: Yes
Endabschnitt notwendig:: Yes

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895869634
Gewicht: 0,012 kg
Nettobreite: 6,2 mm
Nettohöhe: 72,2 mm
Nettotiefe: 37,7 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 110 pcs
EAN-Code für die Transportverpackung: 3838895869641
Gewicht der Transportverpackung: 1,356 kg
Höhe der Transportverpackung: 50 mm
Breite der Transportverpackung: 300 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 3,15 dm³
Palettenmenge: 26.400 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Ja
Width: 6,2 mm
Material insulation body: Other
Rated current In: 32 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Internally connected stages: Ja
Number of clamp positions per level: 3
Closing plate required: Ja
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Colour: Grey
Height: 39,2 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

ETIM-Klassifizierung – Version 9.0
