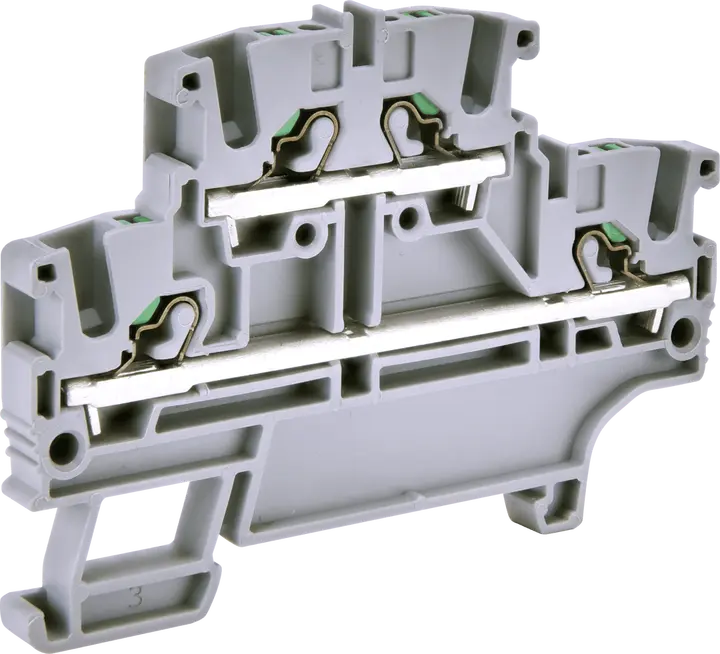

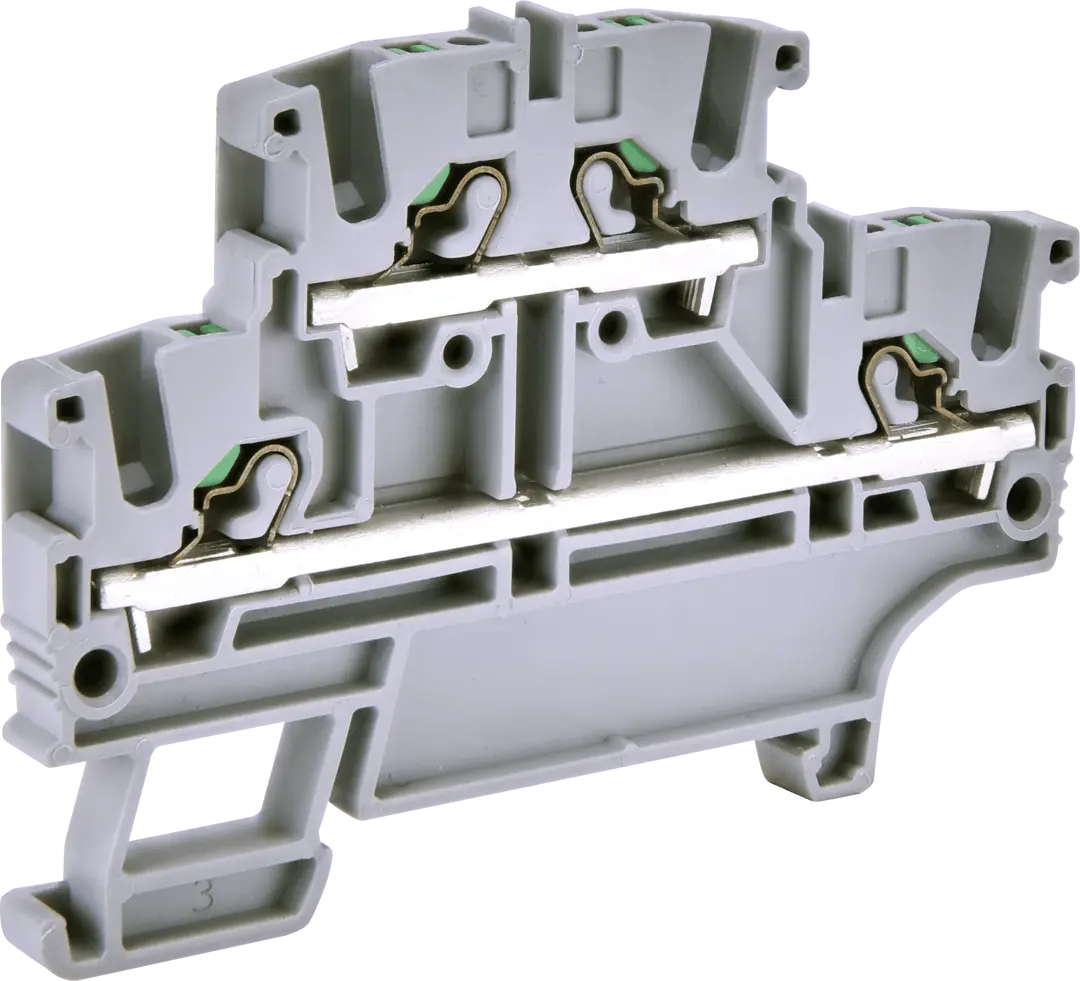

ESH-EFD.2 Reihenklemme

ETI-Code:: 003903267
Bemessungsspannung AC:: 800 V
Bemessungsspannung DC:: 800 V
Katalog Gruppe 1:: ESH-Steckfederklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ESH Push-in Spring Clamp Terminal Blocks
Niveau:: Doppelt
Farbe:: Grau
Bemessungsquerschnitt:: 2 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 6 kV
Max. Strom mit Nennquerschnitt:: 22 mm²
Anschließbarer Massivleiterquerschnitt:: 2-4 mm²
Querverbindung:: ✓
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895869832
Gewicht: 0,011 kg
Nettobreite: 5,2 mm
Nettohöhe: 72 mm
Nettotiefe: 52,3 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 130 pcs
EAN-Code für die Transportverpackung: 3838895869849
Gewicht der Transportverpackung: 1,615 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 20.280 pcs
Customs tariff: 85369010

Width: 5,2 mm
Material insulation body: Other
Rated current In: 22 A
Mounting method: DIN rail (top hat rail) 35 mm
Type of electrical connection 1: Spring clamp connection
Closing plate required: ✓
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Height: 53,8 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 2,5 mm²

ETIM-Klassifizierung – Version 9.0
