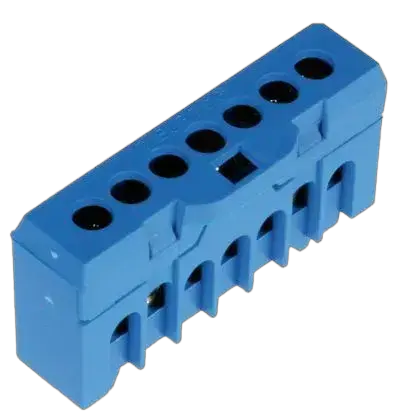

ESC-QBLOK7001 Verteilerblock

ETI-Code:: 003903204
Bemessungsspannung AC:: 500 V
Bemessungsspannung DC:: 500 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: TH 35
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Blau
Bemessungsquerschnitt:: 10 mm²
Max. Strom mit Nennquerschnitt:: 63 mm²
Max. Strom mit max. Querschnitt:: 63 mm²
Anschließbarer Massivleiterquerschnitt:: 16 mm²
Querverbindung:: No
Endabschnitt notwendig:: No
Funktion:: Equipotential distribution terminal boards

Produkt

EAN-Code für ein einzelnes Produkt: 3838895862772
Gewicht: 0,045 kg
Nettobreite: 53 mm
Nettohöhe: 31,3 mm
Nettotiefe: 13 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 10 pcs
EAN-Code für die Transportverpackung: 3838895797685
Gewicht der Transportverpackung: 0,32 kg
Höhe der Transportverpackung: 40 mm
Breite der Transportverpackung: 134 mm
Tiefe der Transportverpackung: 116 mm
Volumen der Transportverpackung: 0,622 dm³
Palettenmenge: 12.500 pcs
Customs tariff: 85369010

Width: 16 mm
Material insulation body: Thermoplastic
Rated current In: 63 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of electrical connection 2: Screw connection
Rated voltage: 500 V
Colour: Blue
Height: 33 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

ETIM-Klassifizierung – Version 9.0
