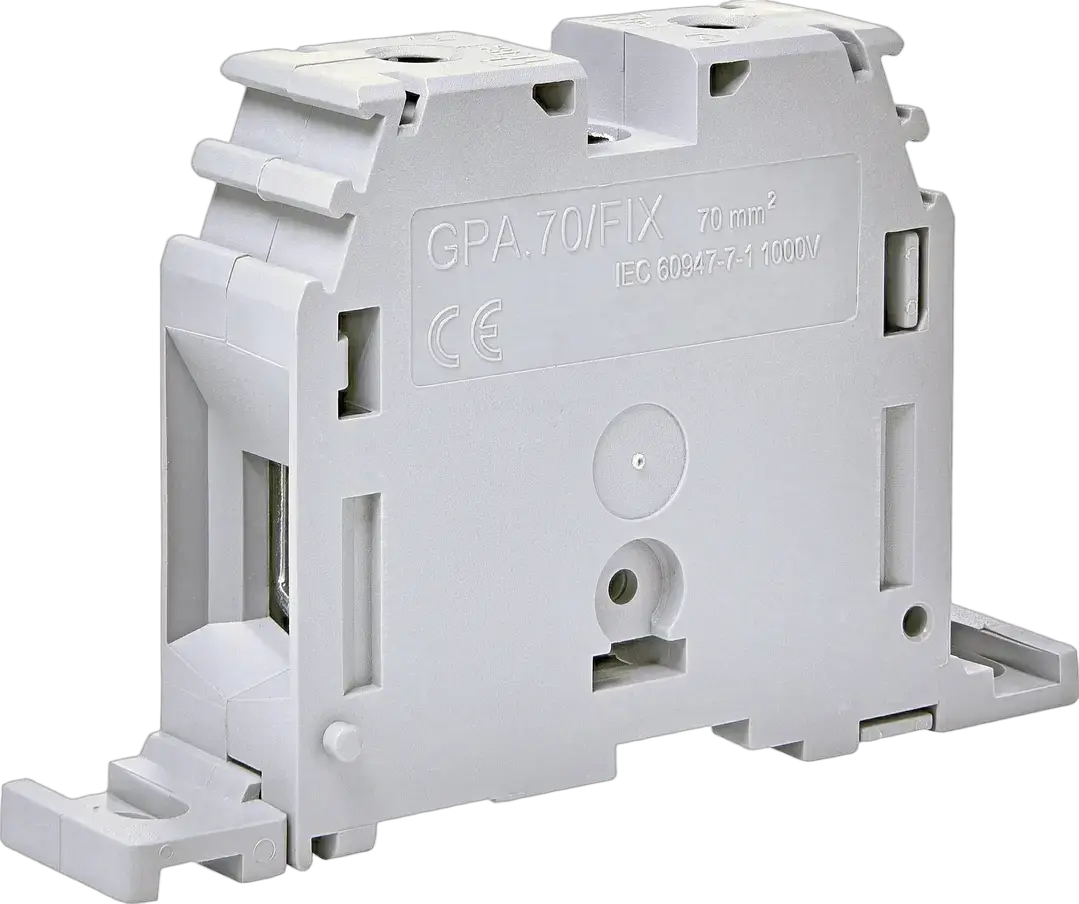

ESC-GPA.70/FIX Reihenklemme

ETI-Code:: 003903211
Bemessungsspannung AC:: 600 V
Bemessungsspannung DC:: 600 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: Montage auf Grundplatte
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 70 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 192 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✗

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895859710
Gewicht: 0,114 kg
Nettobreite: 24,5 mm
Nettohöhe: 102 mm
Nettotiefe: 65,2 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 25 pcs
EAN-Code für die Transportverpackung: 3838895830597
Gewicht der Transportverpackung: 2,975 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 3.900 pcs
Customs tariff: 85369010

Width: 20,5 mm
Material insulation body: Thermoplastic
Rated current In: 192 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Rated voltage: 1.000 V
Colour: Grey
Height: 75 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 10 mm²
Connectable conductor cross section multi-wired(Min): 10 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 95 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 95 mm²
Connectable conductor cross section multi-wired(Max): 95 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 70 mm²

ETIM-Klassifizierung – Version 9.0
