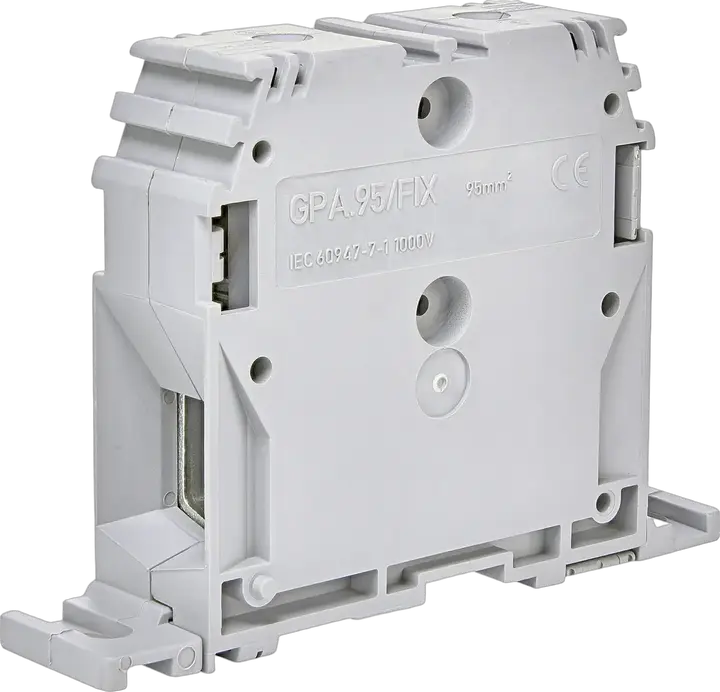

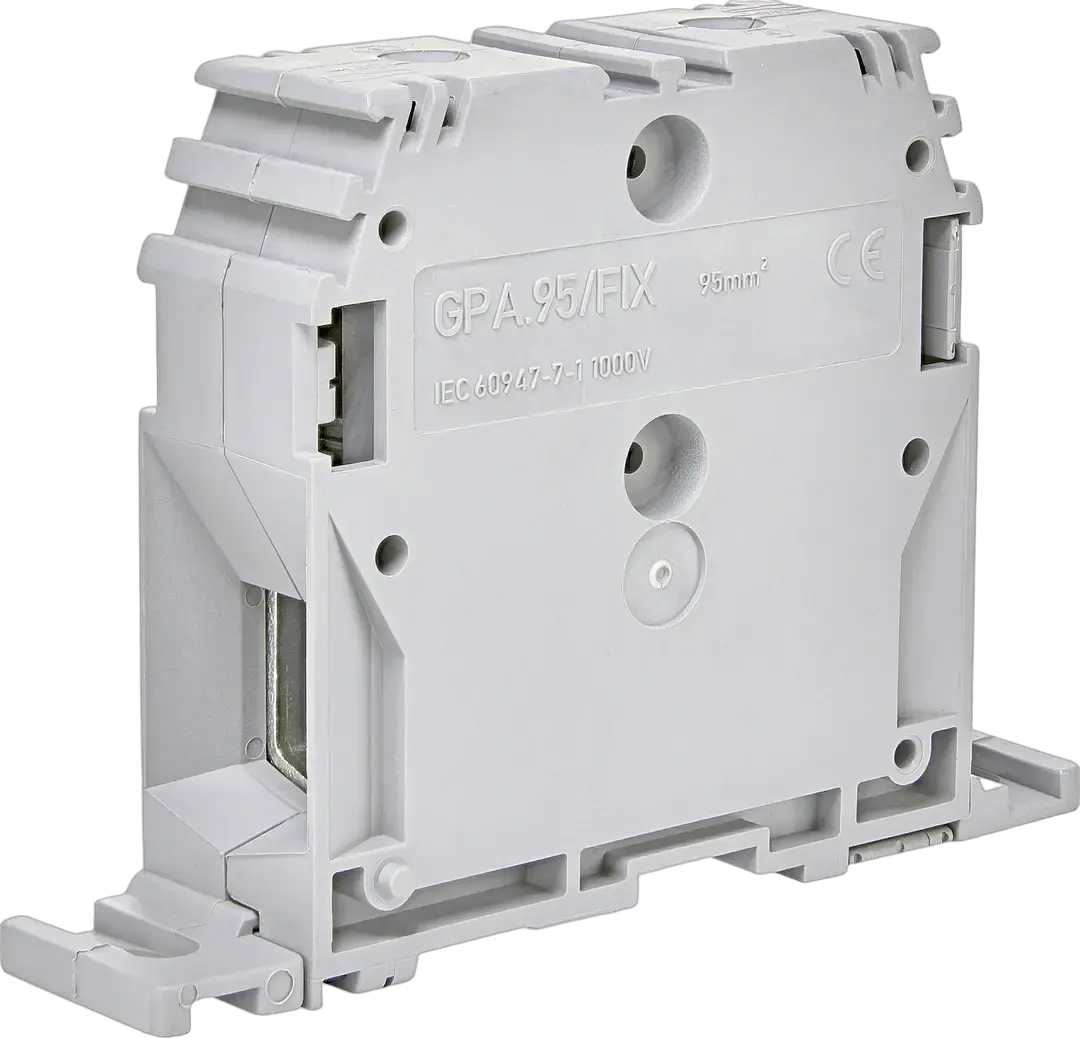

ESC-GPA.95/FIX Reihenklemme

ETI-Code:: 003903212
Bemessungsspannung AC:: 600 V
Bemessungsspannung DC:: 600 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: Montage auf Grundplatte
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 95 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 232 mm²
Anschließbarer Massivleiterquerschnitt:: 10-120 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✗

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895860402
Gewicht: 0,205 kg
Nettobreite: 30 mm
Nettohöhe: 111 mm
Nettotiefe: 81,62 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 10 pcs
EAN-Code für die Transportverpackung: 3838895830603
Gewicht der Transportverpackung: 2,162 kg
Höhe der Transportverpackung: 115 mm
Breite der Transportverpackung: 245 mm
Tiefe der Transportverpackung: 155 mm
Volumen der Transportverpackung: 4,367 dm³
Palettenmenge: 1.680 pcs
Customs tariff: 85369010

Width: 26 mm
Material insulation body: Thermoplastic
Rated current In: 232 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Rated voltage: 1.000 V
Colour: Grey
Height: 91 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 10 mm²
Connectable conductor cross section multi-wired(Min): 10 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 120 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 95 mm²
Connectable conductor cross section multi-wired(Max): 120 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 95 mm²
