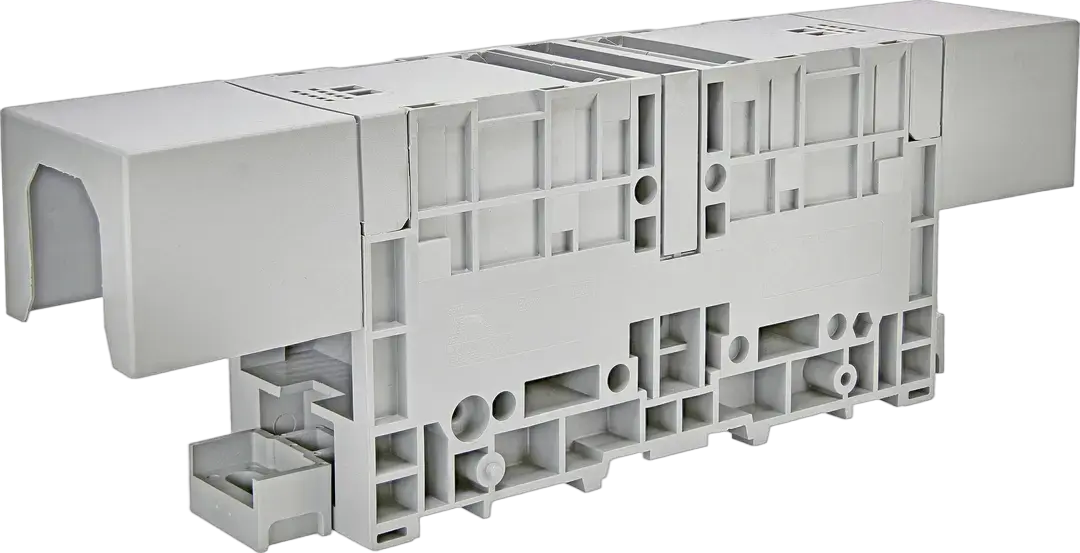

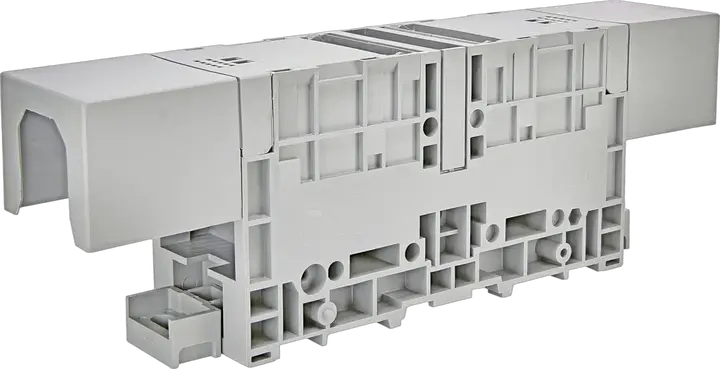

ESC-GPM.240/FIX Reihenklemme

ETI-Code:: 003903217
Bemessungsspannung AC:: 1000 V
Bemessungsspannung DC:: 1000 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: Montage auf Grundplatte
Typ:: ES Screw Type Terminal Blocks
Niveau:: Einfach
Farbe:: Grau
Bemessungsquerschnitt:: 240 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 12 kV
Max. Strom mit Nennquerschnitt:: 415 mm²
Max. Strom mit max. Querschnitt:: 600 mm²
Anschließbarer Massivleiterquerschnitt:: 240 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✗

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895860457
Gewicht: 0,552 kg
Nettobreite: 52 mm
Nettohöhe: 250 mm
Nettotiefe: 83,5 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 4 pcs
EAN-Code für die Transportverpackung: 3838895830665
Gewicht der Transportverpackung: 2,426 kg
Höhe der Transportverpackung: 140 mm
Breite der Transportverpackung: 307 mm
Tiefe der Transportverpackung: 182 mm
Volumen der Transportverpackung: 7,822 dm³
Palettenmenge: 336 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': ✓
Width: 52 mm
Material insulation body: Thermoplastic
Rated current In: 600 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Bolt connection
Number of clamp positions per level: 2
Type of electrical connection 2: Bolt connection
Rated voltage: 1.000 V
Colour: Grey
Height: 89 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section fine-strand with cable end sleeve(Min): 35 mm²
Operating temperature(Min): -40 °C
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 300 mm²

ETIM-Klassifizierung – Version 9.0
