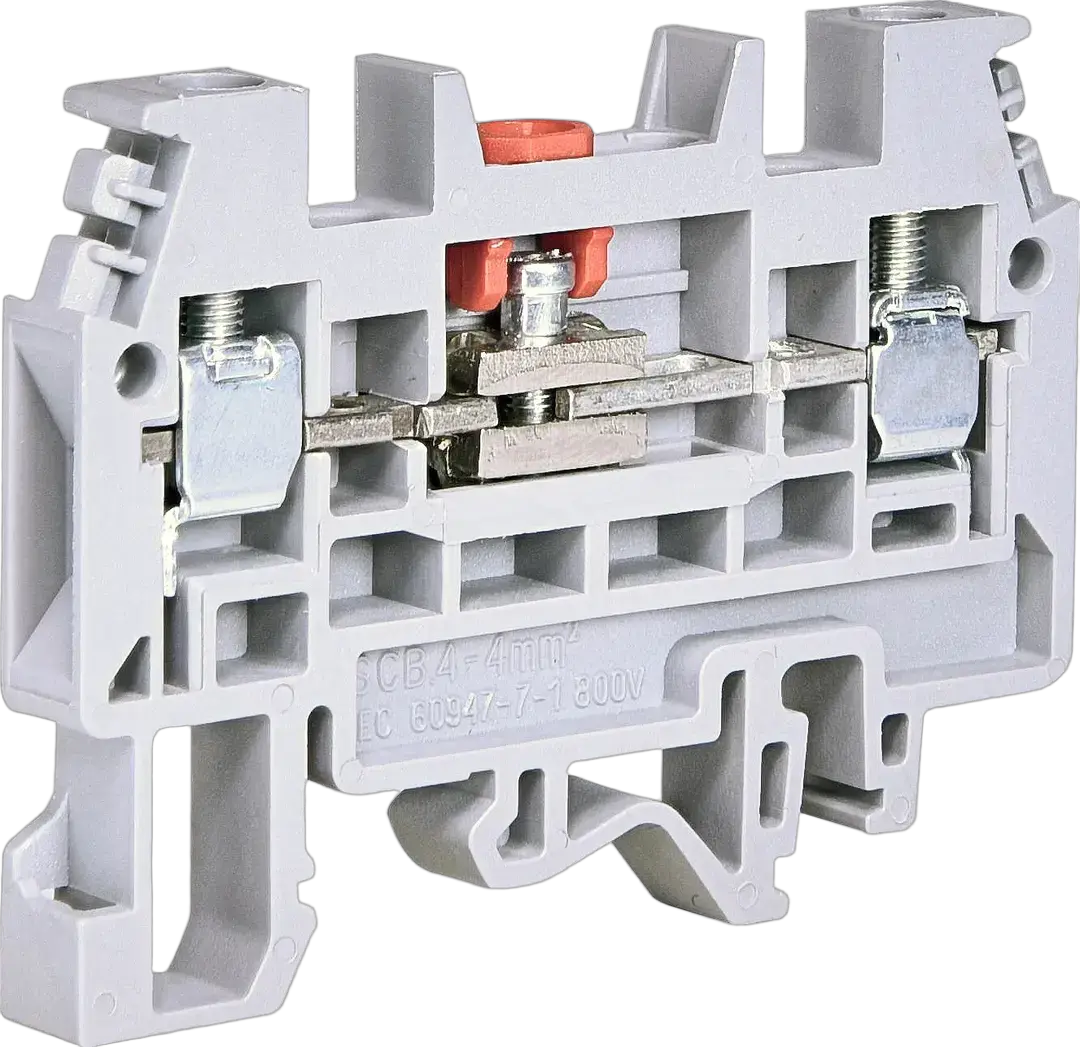

ESC-SCB.4 Reihenklemme

ETI-Code:: 003903218
Bemessungsspannung AC:: 600 V
Bemessungsspannung DC:: 600 V
Katalog Gruppe 1:: ES-Schraubklemmenblöcke
Montagetyp:: DIN rail 35 mm
Typ:: ES Screw Type Terminal Blocks
Farbe:: Grau
Bemessungsquerschnitt:: 4 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Max. Strom mit Nennquerschnitt:: 32 mm²
Anschließbarer Massivleiterquerschnitt:: 2-6 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✓

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895861126
Gewicht: 0,013 kg
Nettobreite: 6,5 mm
Nettohöhe: 58 mm
Nettotiefe: 42,5 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 75 pcs
EAN-Code für die Transportverpackung: 3838895830733
Gewicht der Transportverpackung: 1,08 kg
Höhe der Transportverpackung: 55 mm
Breite der Transportverpackung: 240 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 2,7 dm³
Palettenmenge: 33.750 pcs
Customs tariff: 85369010

Type of cross disconnection: Sliding
Width: 6,5 mm
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail)/G-rail TH35/G32
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of slitting: Sliding
Number of clamp positions per level: 2
Closing plate required: ✓
Type of electrical connection 2: Screw connection
Rated voltage: 800 V
Colour: Grey
Height: 44 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

ETIM-Klassifizierung – Version 9.0
