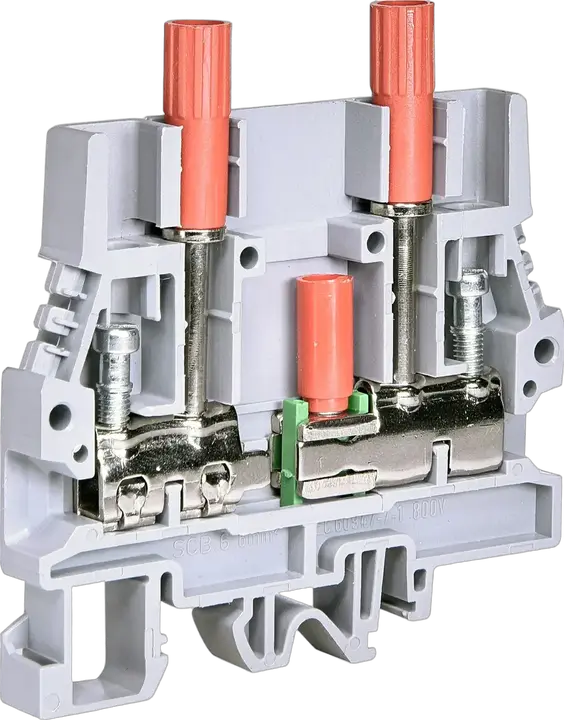

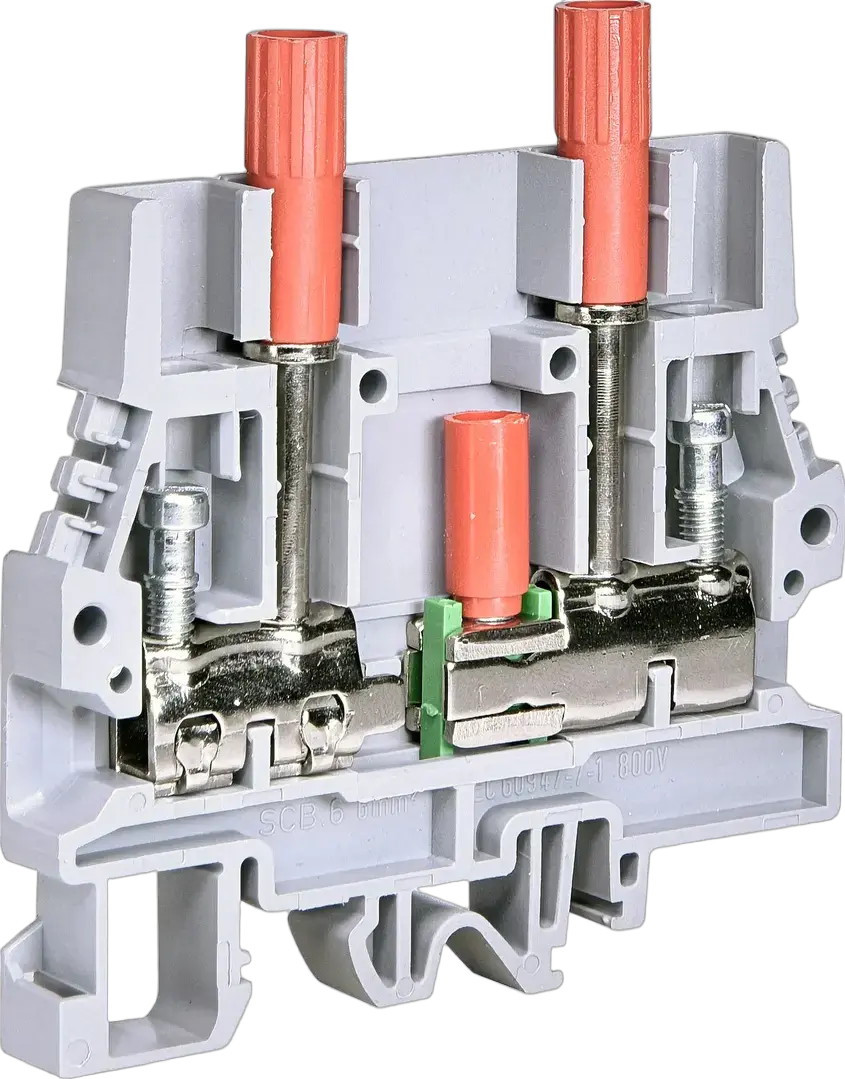

ESC-SCB.6/DD Reihenklemme

ETI-Code:: 003903221
Bemessungsspannung AC:: 800 V
Bemessungsspannung DC:: 800 V
Katalog Gruppe 1:: SM-Aufstellungsterminals
Montagetyp:: DIN rail 35 mm
Typ:: SM Line-up terminals
Niveau:: Doppelt
Farbe:: Grau
Bemessungsquerschnitt:: 6 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Max. Strom mit Nennquerschnitt:: 41 A
Anschließbarer Massivleiterquerschnitt:: 5-10 mm²
Querverbindung:: ✗
Endabschnitt notwendig:: ✓
Funktion:: Measuring terminals ES
Klemmbereich:: 6 mm²

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895861195
Gewicht: 0,036 kg
Nettobreite: 8,2 mm
Nettohöhe: 69,5 mm
Nettotiefe: 72,4 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 80 pcs
EAN-Code für die Transportverpackung: 3838895830757
Gewicht der Transportverpackung: 3,02 kg
Höhe der Transportverpackung: 75 mm
Breite der Transportverpackung: 290 mm
Tiefe der Transportverpackung: 210 mm
Volumen der Transportverpackung: 4,568 dm³
Palettenmenge: 12.480 pcs
Customs tariff: 85369010

Type of cross disconnection: Sliding
Width: 8 mm
Material insulation body: Thermoplastic
Rated current In: 41 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of slitting: Sliding
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Depth: 69 mm
Rated voltage: 800 V
Colour: Grey
With integrated test socket: ✓
Height: 76 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,5 mm²
Connectable conductor cross section multi-wired(Min): 0,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

ETIM-Klassifizierung – Version 9.0
