004184545

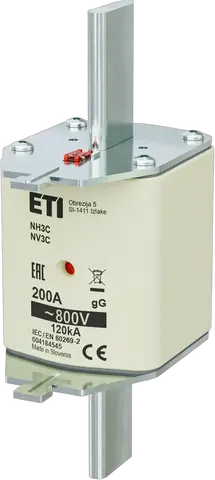

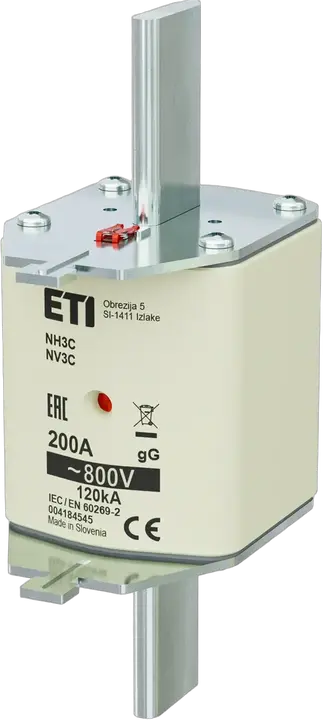

NH3C gG 200A/800V Sicherungseinsatz
- ETI-Code:
- 004184545
- Typ:
- NH
- Größe:
- NH3C
- Bemessungsstrom:
- 200 A
- Charakteristiken:
- gG
- Anzeiger:
- Kombinationssicherungsstatusanzeige
- Bemessungsspannung AC:
- 800 V
- Abschaltleistung AC:
- 120 kA
- Verlustleistung (0,7xIn):
- 8,6 W
- Pd:
- 19 W
- Schmelz-Joule-Integral (A2s):
- 65.000
- Betriebs-Jule-Integrall (A2s):
- 400.000
- Standard:
- IEC 60269-2
- Anwendung:
- For cable protection on a.c. side of PV inverter
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838400116437
- Gewicht
- 585 g
- Nettobreite
- 54 mm
- Nettohöhe
- 150,2 mm
- Nettotiefe
- 84,4 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 3 pcs
- EAN-Code für die Basisverpackung
- 3838400116390
- Gewicht der Basisverpackung
- 1,825 kg
- Höhe der Basisverpackung
- 0,089 m
- Breite der Basisverpackung
- 0,169 m
- Tiefe der Basisverpackung
- 0,153 m
- Volumen der Basisverpackung
- 0,002 m³
Transportverpackung
- Menge der Transportverpackung
- 12 pcs
- EAN-Code für die Transportverpackung
- 3838400116406
- Gewicht der Transportverpackung
- 7,65 kg
- Höhe der Transportverpackung
- 0,255 m
- Breite der Transportverpackung
- 0,295 m
- Tiefe der Transportverpackung
- 0,235 m
- Volumen der Transportverpackung
- 0,018 m³
- Palettenmenge
- 624 pcs
- Customs tariff
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3C
- Rated voltage AC
- 800
- Power loss at rated current
- 19 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 200 A
- Utilization category
- gG (cable protection/equipment protection)
ETIM-Klassifizierung – Version 9.0
