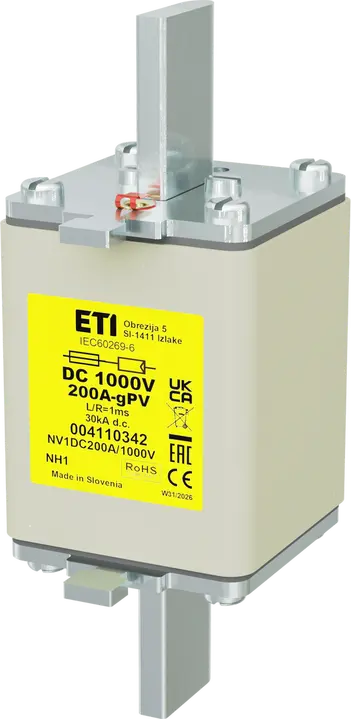

NH1 gPV 200A/1000V DC Sicherungseinsatz

ETI-Code:: 004110342
Typ:: NH
Größe:: NH1
Bemessungsstrom:: 200 A
Charakteristiken:: gPV
Anzeiger:: Statusanzeige der oberen Sicherung
Bemessungsspannung DC:: 1000 V
Abschaltleistung DC:: 30 kA
L/R (ms) :: 1 ms
Verlustleistung (0,7xIn):: 11 W
Pd:: 27 W
Schmelz-Joule-Integral (A2s):: 4.400
Betriebs-Jule-Integrall (A2s):: 29.000
Standard:: IEC 60269-6
Anwendung:: Fuse link for DC application

Zubehör

Produkt

EAN-Code für ein einzelnes Produkt: 3838895606031
Gewicht: 640 g
Nettobreite: 51 mm
Nettohöhe: 135 mm
Nettotiefe: 63 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 3 pcs
EAN-Code für die Basisverpackung: 3838895606048
Gewicht der Basisverpackung: 1,996 kg
Höhe der Basisverpackung: 0,079 m
Breite der Basisverpackung: 0,17 m
Tiefe der Basisverpackung: 0,17 m
Volumen der Basisverpackung: 0,002 m³

Transportverpackung

Menge der Transportverpackung: 24 pcs
EAN-Code für die Transportverpackung: 3838895606055
Gewicht der Transportverpackung: 16,514 kg
Höhe der Transportverpackung: 0,23 m
Breite der Transportverpackung: 0,38 m
Tiefe der Transportverpackung: 0,38 m
Volumen der Transportverpackung: 0,033 m³
Palettenmenge: 576 pcs
Customs tariff: 85361090

Voltage type: DC
Fuse construction type according to IEC 60269: NH1
Power loss at rated current: 27 W
Rated switching capacity DC: 30 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 200 A
Rated voltage DC: 1.000 V
Utilization category: gPV (photovoltaic protection)
