004110430

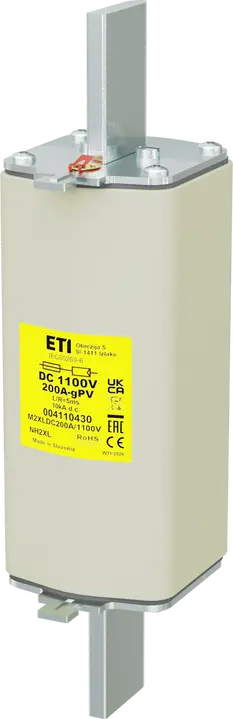

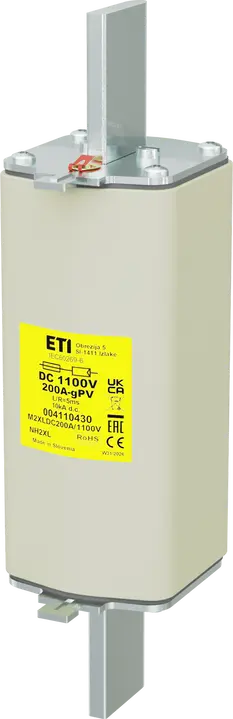

NH2XL gPV 200A/1100V DC Sicherungseinsatz

ETI-Code:: 004110430
Typ:: NH
Größe:: NH2XL
Bemessungsstrom:: 200 A
Charakteristiken:: gPV
Anzeiger:: Statusanzeige der oberen Sicherung
Bemessungsspannung DC:: 1100 V
Abschaltleistung DC:: 10 kA
L/R (ms) :: 5 ms
Verlustleistung (0,7xIn):: 17,8 W
Pd:: 42 W
Schmelz-Joule-Integral (A2s):: 40.000
Betriebs-Jule-Integrall (A2s):: 60.000
Standard:: IEC 60269-6
Anwendung:: Fuse link for DC application

Zubehör

Produkt

Gewicht: 1.050 g
Nettobreite: 55 mm
Nettohöhe: 209 mm
Nettotiefe: 71 mm
Stock unit of measure: pcs

Basisverpackung

Basispaketmenge: 1 pcs
EAN-Code für die Basisverpackung: 3838895524908
Gewicht der Basisverpackung: 1,05 kg
Höhe der Basisverpackung: 0,064 m
Breite der Basisverpackung: 0,222 m
Tiefe der Basisverpackung: 0,089 m
Volumen der Basisverpackung: 0,001 m³

Transportverpackung

Menge der Transportverpackung: 12 pcs
EAN-Code für die Transportverpackung: 3838895534433
Gewicht der Transportverpackung: 12,95 kg
Höhe der Transportverpackung: 0,255 m
Breite der Transportverpackung: 0,295 m
Tiefe der Transportverpackung: 0,235 m
Volumen der Transportverpackung: 0,018 m³
Palettenmenge: 624 pcs
Customs tariff: 85351000

Voltage type: DC
Fuse construction type according to IEC 60269: 2XL
Power loss at rated current: 42 W
Rated switching capacity DC: 10 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 200 A
Rated voltage DC: 1.100
Utilization category: gPV (photovoltaic protection)
