002440624

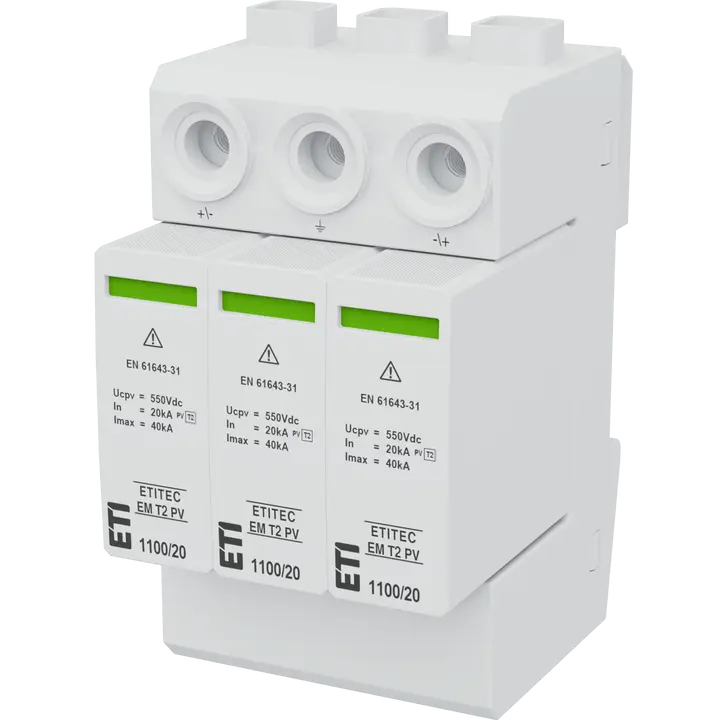

ETITEC EM T2 PV 1100/20 Y RC Überspannungsableiter
- ETI-Code:
- 002440624
- Funktion:
- SPD
- Stromart:
- DC
- Anschließbarer Massivleiterquerschnitt:
- 35 mm²
- Typ:
- T2
- Höchste DC-Dauerspannung Uc:
- 1.100 V
- In (8/20):
- 20 kA
- Up - Spannungsschutzpegel:
- 3,9 kV
- RC:
- ✓
- Leckstrom:
- ✓
- Netzform:
- PV
- Anzahl der Teilungseinheiten:
- 3
- Installation:
- PV protection
- Tiefe eingebaut:
- 60 mm
- Angewandte Technologie:
- MOV
- IP-Schutzart:
- IP20
- Katalog Gruppe 1:
- ETITEC EM PV
21 Logistik
Produkt
- Gewicht
- 0,333 kg
- Nettobreite
- 54,2 mm
- Nettohöhe
- 103,9 mm
- Nettotiefe
- 66,37 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895878001
- Gewicht der Basisverpackung
- 0,363 kg
- Höhe der Basisverpackung
- 81 mm
- Breite der Basisverpackung
- 61 mm
- Tiefe der Basisverpackung
- 109 mm
- Volumen der Basisverpackung
- 0,539 dm³
Transportverpackung
- Menge der Transportverpackung
- 5 pcs
- EAN-Code für die Transportverpackung
- 3838895878018
- Gewicht der Transportverpackung
- 1,896 kg
- Höhe der Transportverpackung
- 86 mm
- Breite der Transportverpackung
- 301 mm
- Tiefe der Transportverpackung
- 119 mm
- Volumen der Transportverpackung
- 3,08 dm³
- Palettenmenge
- 1.620 pcs
- Customs tariff
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.100 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 9 kA
- Voltage protection level
- 3,9 kV
- Max. PV-voltage
- 916 V
- Signalling at the device
- Optical
- Category type 2
- ✓
- With remote signalling contact
- ✓
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- ✓
ETIM-Klassifizierung – Version 9.0
