002440631

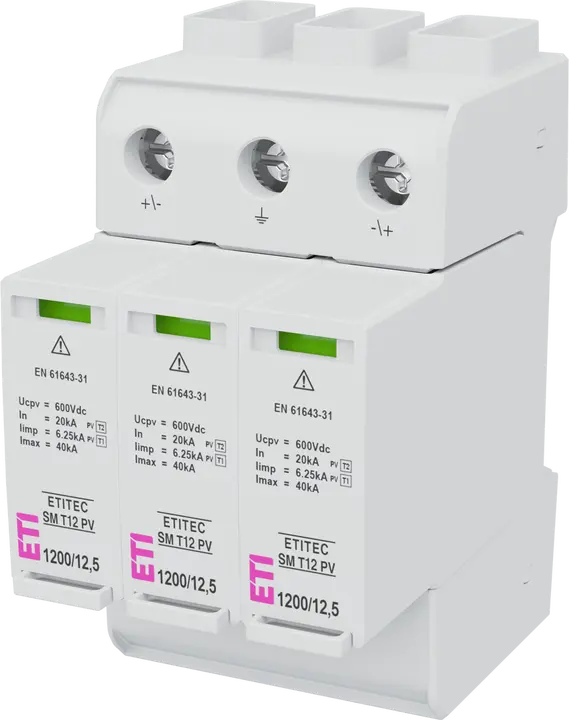

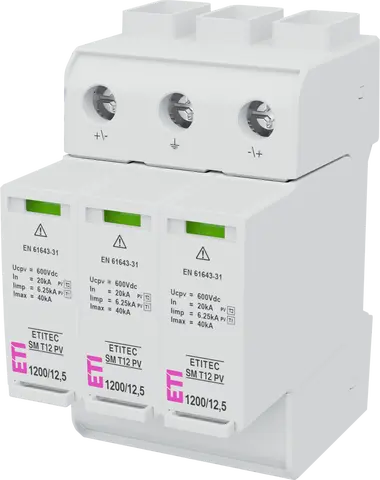

ETITEC SM T12PV 1200/12,5Y RC Überspannungsableiter
- ETI-Code:
- 002440631
- Funktion:
- SPD
- Stromart:
- DC
- Anschließbarer Massivleiterquerschnitt:
- 35 mm²
- Typ:
- T1, T2
- Höchste DC-Dauerspannung Uc:
- 1.200 V
- I imp (10/350) Impulsstrom:
- 6,25 kA
- Iimp - Gesamtimpulsstrom (10/350):
- 12,5 kA
- In (8/20):
- 20 kA
- Up - Spannungsschutzpegel:
- 4,4 kV
- RC:
- ✓
- Leckstrom:
- ✗
- Netzform:
- DC
- Anzahl der Teilungseinheiten:
- 3
- Installation:
- PV protection
- Tiefe eingebaut:
- 70 mm
- Angewandte Technologie:
- GDT, MOV
- IP-Schutzart:
- IP20
- Katalog Gruppe 1:
- ETITEC SM PV
2 Dokumente
18 Logistik
Produkt
- Gewicht
- 0,378 kg
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 1 pcs
- EAN-Code für die Basisverpackung
- 3838895878148
- Gewicht der Basisverpackung
- 0,408 kg
- Höhe der Basisverpackung
- 102 mm
- Breite der Basisverpackung
- 65 mm
- Tiefe der Basisverpackung
- 110 mm
- Volumen der Basisverpackung
- 0,729 dm³
Transportverpackung
- Menge der Transportverpackung
- 5 pcs
- EAN-Code für die Transportverpackung
- 3838895878155
- Gewicht der Transportverpackung
- 2,121 kg
- Höhe der Transportverpackung
- 109 mm
- Breite der Transportverpackung
- 352 mm
- Tiefe der Transportverpackung
- 115 mm
- Volumen der Transportverpackung
- 4,412 dm³
- Palettenmenge
- 1.130 pcs
- Customs tariff
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Voltage protection level (DC+/DC- - PE)
- 2,2 kV
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.200 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Lightning impulse current (10/350 µs)
- 6,25 kA
- Specific energy (W/R)
- 9,77 kJ/Ohm
- Voltage protection level
- 4,4 kV
- Max. PV-voltage
- 1.000 V
- Number of poles
- 2
- Voltage protection level (DC+ - DC-)
- 4,4 kV
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM-Klassifizierung – Version 9.0
