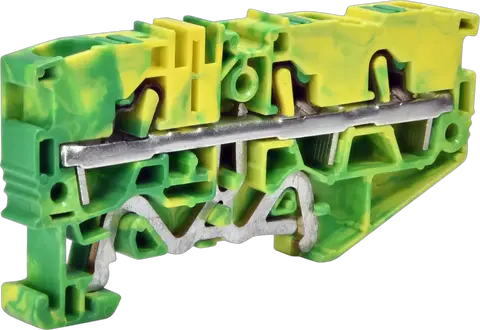

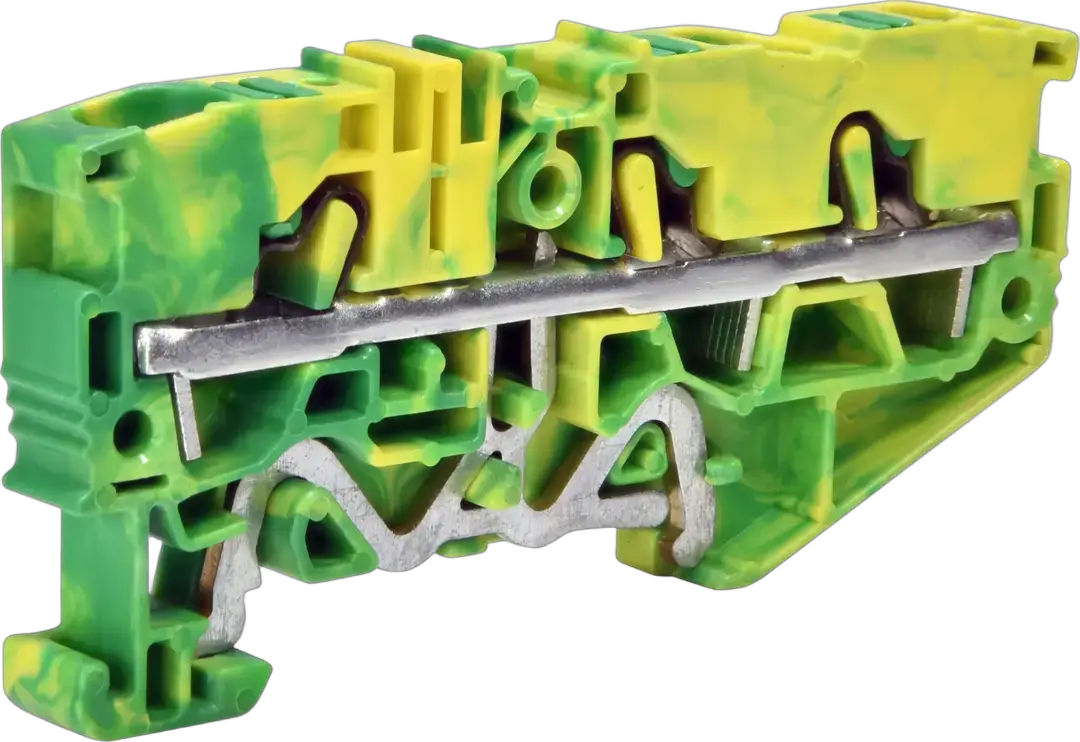

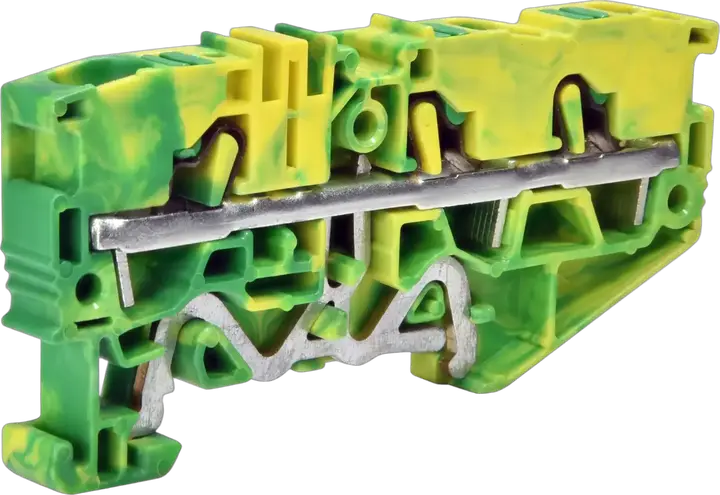

ESH-EFCE.6/1+2 Erdverbindung

ETI-Code:: 003903365
Montagetyp:: TH 35
Typ:: ESH Push-in Spring Clamp Terminal Blocks
Niveau:: Einfach
Farbe:: Gelb, Grün
Bemessungsquerschnitt:: 6 mm²
Widerstehende Bemessungsimpulsspannung Uimp:: 8 kV
Anschließbarer Massivleiterquerschnitt:: 2-10 mm²
Querverbindung:: Yes
Endabschnitt notwendig:: Yes

Produkt

EAN-Code für ein einzelnes Produkt: 3838400117960
Gewicht: 0,02 kg
Nettobreite: 16 mm
Nettohöhe: 85 mm
Nettotiefe: 33 mm
Stock unit of measure: pcs

Transportverpackung

Menge der Transportverpackung: 20 pcs
EAN-Code für die Transportverpackung: 3838400104717
Gewicht der Transportverpackung: 0,41 kg
Höhe der Transportverpackung: 150 mm
Breite der Transportverpackung: 70 mm
Tiefe der Transportverpackung: 150 mm
Volumen der Transportverpackung: 1,575 dm³
Palettenmenge: 11.200 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Ja
Width: 8,2 mm
Material insulation body: Other
Rated current In: 41 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Push-in clamp connection
PEN function possible: Ja
Number of clamp positions per level: 3
Closing plate required: Ja
Type of electrical connection 2: Spring clamp connection
Rated voltage: 1.000 V
Colour: Grey
Height: 46,7 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 130 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

ETIM-Klassifizierung – Version 9.0
