004110215

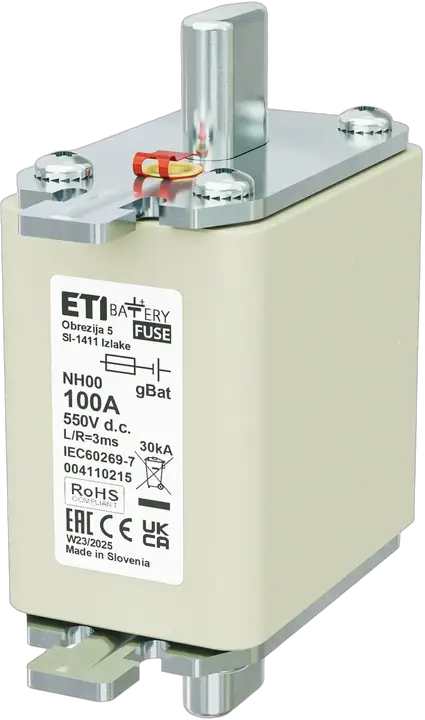

NH00 gBat 100A/550V DC Sicherungseinsatz
- ETI-Code:
- 004110215
- Typ:
- NH
- Größe:
- NH00
- Bemessungsstrom:
- 100 A
- Charakteristiken:
- gBat
- Anzeiger:
- Statusanzeige der oberen Sicherung
- Bemessungsspannung DC:
- 550 V
- Abschaltleistung DC:
- 30 kA
- L/R (ms) :
- 3 ms
- Verlustleistung (0,7xIn):
- 4,9 W
- Pd:
- 11,8 W
- Schmelz-Joule-Integral (A2s):
- 4.500
- Betriebs-Jule-Integrall (A2s):
- 20.000
- Standard:
- IEC 60269-7
- Anwendung:
- Battery protection
22 Logistik
Produkt
- EAN-Code für ein einzelnes Produkt
- 3838895732228
- Gewicht
- 200 g
- Nettobreite
- 30 mm
- Nettohöhe
- 79,1 mm
- Nettotiefe
- 59,8 mm
- Stock unit of measure
- pcs
Basisverpackung
- Basispaketmenge
- 3 pcs
- EAN-Code für die Basisverpackung
- 3838895732006
- Gewicht der Basisverpackung
- 0,623 kg
- Höhe der Basisverpackung
- 0,065 m
- Breite der Basisverpackung
- 0,094 m
- Tiefe der Basisverpackung
- 0,083 m
- Volumen der Basisverpackung
- 0,001 m³
Transportverpackung
- Menge der Transportverpackung
- 90 pcs
- EAN-Code für die Transportverpackung
- 3838895732013
- Gewicht der Transportverpackung
- 19,052 kg
- Höhe der Transportverpackung
- 0,255 m
- Breite der Transportverpackung
- 0,295 m
- Tiefe der Transportverpackung
- 0,235 m
- Volumen der Transportverpackung
- 0,018 m³
- Palettenmenge
- 4.680 pcs
- Customs tariff
- 85361090
8 ETIM
- Voltage type
- DC
- Fuse construction type according to IEC 60269
- NH00
- Power loss at rated current
- 11,8 W
- Rated switching capacity DC
- 30 kA
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 100 A
- Rated voltage DC
- 550 V
- Utilization category
- Other
ETIM-Klassifizierung – Version 9.0
